HDCVI同轴高清光端机为大中型项目建设铺路搭桥

HDCVI同轴高清光端机为大中型项目建设铺路搭桥

更新时间: 2015-03-12 　编辑:非凡　文章来源:投影网

前言
同轴市场的潜力是巨大的，据ihs数据显示，2013年全球模拟摄像机市场份额近150亿，同轴高清技术在自身技术优势的基础上，快速抢占了同轴高清市场的先机。其中，hdcvi同轴高清技术从2002年正式发布，同时在全球范围内进行卓有成效的技术和标准推广，并率先进行产品化和系统化。2013年是hdcvi技术全面产品化的元年，基于hdcvi技术的应用方案正式面向全球客户推出各类高清前端、存储、传输、显示各端产品。目前，hdcvi同轴高清应用方案已在公检法司、金融、文教卫、智能楼宇、军工、政府、能源等行业广泛应用。2014年12月，hdcvi技术和标准被纳入ga/t 1211-2014 《安全防范高清视频监控系统技术要求》中，标准中明确指出：系统中涉及非ip网络的设备宜支持符合iec 62676-3、hdcctv 2.0 s1200、hdcctv2.0 s1205 等相关标准的hd-sdi、hd-cvi等接口。这也标志着hdcvi技术和标准正式作为模拟高清标准加入到了公安行业标准体系当中。
一、1080p和720p两大系列介绍

2014年5月，大华股份同步推出1080p dh-otcx02系列（图1）和720p dh-otcx1x系列（图2）共10款hdcvi光端机，覆盖了现有市场上光端机主流应用方式，高低搭配，满足用户的多样选择。

图1 图2

1080pdh-otcx02系列：包含1/2/4/8路4款，其中2/4/8路支持视频环通输出；具备无损、高清、实时特质，同时继承hdcvi技术同轴复合的传输特点，能自动识别输入视频格式（1080p/720p）；单芯光纤支持多路视频信号和反向rs485控制数据传输；每一路无损视频保证1.25g带宽，标准20km传输距离；支持电缆自动均衡：1080p（75-5同轴支持300m）/720p（75-5同轴支持500m）；准工业宽温设计：-40℃-75℃，适用于室外高低温环境中的应用。
    720pdh-otcx1x系列：包含1/2/4路3款，具备无损、高清、实时特质，单芯光纤支持多路视频信号，标准20km传输距离，720p（同轴建议传输距离100m），适用于室外高温环境及通用项目应用。
    二、hdcvi光端机传承创新基因，服务于应用
    从技术角度区分，可将目前主流视频光端机归纳如下四种：

类型	单路视频带宽	应用特性
模拟数字光端机	≦155m	实时、无损、最大700tvl
hdsdi光端机	1.485g	实时、无损、1080p
ip以太网光端机	≦8m	非实时、压缩
hdcvi光端机	1.25g	实时、无损、1080p

这几类光端机具有共同的特点：支持基于光远距离传输技术；目前主流采用光纤数字传输，传输距离的远近，主要依赖于光端机所使用的光模块传输距离参数。其中，hdcvi同轴高清光端机作为hdcvi技术在传输端的产品呈现，其高清、实时、无损等特征不仅体现了hdcvi技术的成熟，更能在大中型项目的实际应用中体现价值。
    根本技术的革新必将促使新的产品面市。在模拟主流市场阶段，模拟光端机经历了从模拟信号到数字信号的革新。而当时间进入到2010年后，高清、智能的需求快速发展，促使了ip光端机的大量应用，同时也激发了无损、高清的hdsdi光端机快速发展。
    在高清市场上，ip方案凭借着灵活的组网方式，促使其成为现今市场的主流，hdsdi方案则因造价昂贵、施工难度高等原因，推广应用不及ip方案。但回归到视频监控的本意，无损、实时、看清才是最为真实和朴素的需求。
    如此背景下，具有国产化知识产权的hdcvi技术在2012年北京安博会一经展示，就成为了国内外高清市场新宠，极大的推动了安防行业技术革新的步伐；经过两年多的发展和实践验证，2014年国家正式发布ga/t 1211-2014公共安全行业标准，将hdcvi同轴高清技术纳入标准化体系中，这也为同轴高清技术标准化、产权规范化产生了极为有意义的影响。
    2014年5月，1080p、720p两大系列hdcvi光端机问世，在hdcvi超距传输技术的基础上进一步延伸了hdcvi系统的传输距离，促使hdcvi生态应用日臻完善。站在2015年初，我们回顾视频监控的应用，种种技术共同围绕的原点如下：实时、无损、高清、成本、便捷等。因此，能在实时、无损、高清、成本、便捷上达到平衡，取得市场认可的技术，必将获得更大的市场份额。
    三、选型应用需因地制宜
    不论哪类光端机，主要应用的出发点均一致，那就是距离远，需要通过光传输技术，将视频或其它信号传送到几十或上百公里外，实现物理上互联互通。
    1.数据类别选型
    根据项目的要求，主要有ip、模拟、hdsdi、hdcvi等类型，针对选择，如需传输hdcvi信号，可以选择hdcvi光端机。
    2.端口数选型
    根据实际点位分布，在项目设计时，将会对光端机端口数据进行选择，这就是为什么光端机会有1至16端口形态的原因，当然，还会存在32端口或更多形态，但我们的项目实际使用主要集中在1至16端口形态。
    3.支持业务选型
    数据类别确定后，针对不同的需求，可能需要光端机支持视频rs485等业务，那我们可以有针对性的选择；720p与1080p同样是根本的功能，选择错误，直接导致不能使用。
    另外，光接口的类型，单模、多模，单纤、双纤等维度也是不可忽视的。所以说，光端机虽只是基于硬件的设备，但项目应用选型时，仍需要仔细核对，避免出现张冠李戴的问题。
    四、hdcvi高清实时视频应用系统推荐
    1.推荐系统一：利旧方案（又称“外科手术”）
    利旧方案特点：现有技术灵活组合，兼容性高，性价比高，支持原有系统局部改造，影响小，模块化录像高清，高清模拟实时上屏。

系统原理图描述：系统主要有六部份，包含摄像机、光端机、信号转换分离器、hdcvr存储、矩阵、大屏显示系统，矩阵与大屏显示系统可保持原有不变，对其它进行设备更换，即可从局部快速进行高清升级，实现阶段性高清改造（如图3所示）。

图3

系统价值：外科手术式的定点替换，使得前端高清、后端录像高清，并充分利用原有模拟矩阵系统，获得不低于960h的实时监控效果。（注：此系统支持后续矩阵与大屏系统更新为cvi或hdmi类设备，实现彻底高清升级。）
2.推荐系统二：平台一体化方案

方案特点：接入&输出一体化，功能高度集中，支持大屏拼接等高端功能，适用于中大型项目典型应用。

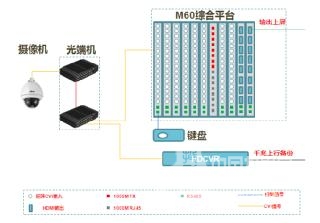

图4

系统原理图描述：前端视频通过光端机环通或分光器分配方案，实时视频输入综合平台cvi输入板，通过hdmi输出，实现高清实时上墙，实现画面拼接；另一路同源cvi信号直接输入hdcvr，实现高清存储。（注：此系统可实现cvi视频高清、实时，无损上墙。）
3.方案优势比较

方案	定位	上墙延时	适用行业	备注
hdcvi利旧方案	高性价比	实时	金融、军工、生产行等	成熟方案
一体化矩阵方案	中端	实时	金融、军工、生产行等	验证方案
m60综合平台方案	高端（综合）	实时	公安、能源、军工等	成熟方案

结语
新技术的革新，通常会唤起一大批配套设备的加速升级，未知总会让我们有所排斥，但随着hdcvi技术不断的深入应用，相信基于hdcvi技术的高清，无损方案会为客户带来更佳的体验。相信hdcvi同轴高清国内标准ga/t 1211-2014的确立，hdcvi方案将会被不断应用于大规模系统中。
