"超大尺寸、快速响应、精确控制"成触控屏行业最新要求和发展趋势

近年来,在显示面板和显示模组产业以及下游新兴消费类电子产品市场迅速发展的影响下,我国触摸屏生产企业也纷纷加大触摸屏相关产品生产项目的投资力度,我国触摸屏产业规模呈现出迅猛发展的趋势。

触摸屏行业过去十几年相继经过声波式、红外线式、电阻式、电容式等不同种类的发展,目前已形成较为成熟的行业体态。未来,触摸屏行业的发展主要依赖于技术创新及新工艺的突破。

GS(One Glass Solution) :是近年来兴起的一种在保护玻璃上直接形成ITO导电膜及传感器的技术,直接将触控功能感应线路蚀刻于盖板玻璃之上,从而减少了一层玻璃基板和一次贴合,因其透光性、轻薄度在普通GF之上,产线投资和产品良率又较内嵌式触摸屏存在一定优势,引起业内广泛关注。OGS的优点是技术成熟后,可以节省较多成本,且能减小触摸屏厚度和重量。目前,OGS各大厂商主要将研发方向往中大尺寸屏幕上转移。

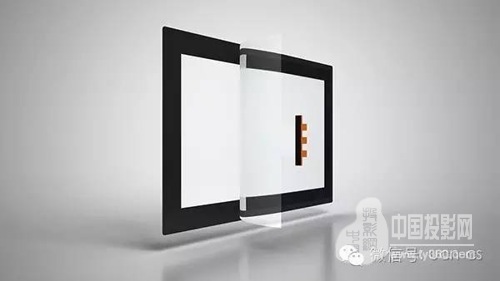

泛普OGS触控面板

3D Touch:即多点三维触控技术。三维触控技术同样是一项全新的屏幕触控技术,通过三维触控技术,不仅可以实现原有压力触控轻按、轻点的触控功能,还新增了“重按”屏幕新的维度功能。
    多点三维触控技术相当于压力触控的升级版,主要新增了一个“重按”触控新功能,其他方面则与压力触控一样。对于国内厂家来说,目前压力触控和三维多点触控两项技术仍是未来需要重点突破的新领域。

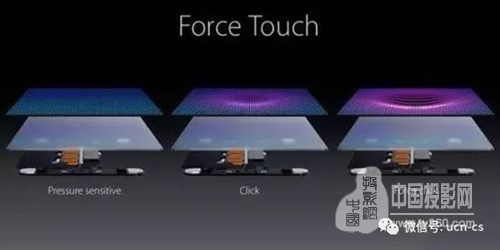

可以根据接触面积来判断压感深度的3D Touch

随着触摸屏应用的不断拓展,超大尺寸、快速响应、精确控制等成为对触摸屏的最新要求。为此,各大企业加快各类新材料的开发,试图抢占领先优势。
    近年来,以导电聚合物、纳米银丝、金属网格、纳米碳管及石墨烯等新型柔性透明导电材料的研发力度不断加大,产业化进程明显加快,对ITO透明导电膜的替代性很强,而且在中大尺寸触控屏领域取得可喜的突破。

纳米结构

潜心十年,泛普实现触控屏领域的技术革新
    在国内,泛普是最早涉足于触控屏行业技术创新和取得突破性成果的公司。从2006年开始,泛普便致力于纳米触控膜这种新型投射式电容技术的开发和应用推广。

通过纳米导线编织成XY轴组成的感应单元,能精准感应人体静电,实现触控定位,除此之外,纳米触控膜还独有Z高度轴,不仅可穿透8mm厚的玻璃,更支持压力触控。目前,单片可做到180英寸,突破了传统电容屏中小尺寸的限制,利用纳米触控膜制成的触控屏和智能终端,可以实现纯平表面、超薄窄边,还具有防水、防尘、抗暴的特点,可以使用在各种非理想环境,满足不同的场景和客户需求。
    规模化量产,让价格更落地

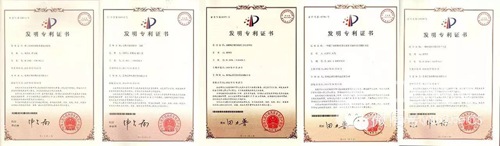

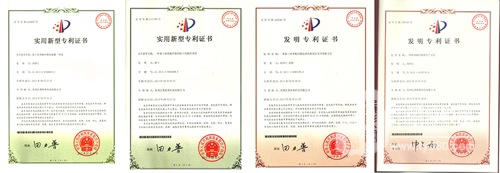

泛普是纳米触控膜的发明者,拥有几十项国家发明专利和国际PCT发明专利,也是目前纳米触控膜全球最大的生产制造商。

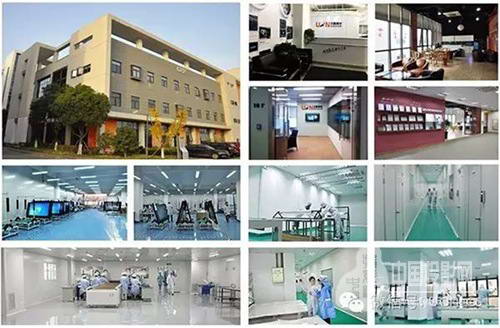

除了拥有独栋研发大楼,泛普更投入了超过1万平方的工业4.0无尘车间,对产线四次升级,已经让膜的良品率超过96%,年产能超过百万片。

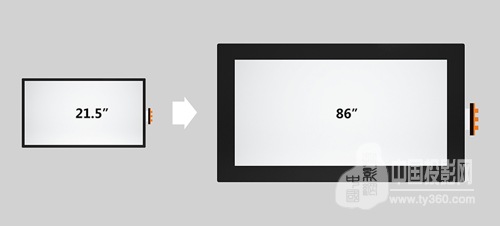

同时,为方便广大集成商快速应用集成,减少自行贴膜带来的损耗,泛普提供9个尺寸的OGS电容玻璃触控面板,其中最大尺寸为86英寸,且价格仅为现有电容屏的1/5。采用公司自主研发的SCA真空热贴合技术,几秒钟就完成贴合全过程,与人工贴合相比,机器贴合无误差和报废,玻璃与膜之间无气泡、通透性更好,生产效率和产品稳定性也大幅度提高。

未来,泛普将继续进行技术创新,对核心技术不断迭代优化,运用新材料带来科技产品的革命,更好的服务于人们的生活。
