DHN高清混合矩阵 应用于现代会议室
2018-01-17

随着现代会议室新产品应用不断产生,会议室视频系统中视频格式也呈现复杂多样。

在一个高级会议室中,信号源主要有电脑台式机/笔记本电脑、液晶书写屏及等离子手写屏等交互设备、高清的摄像头、DVD及蓝光播放器。显示设备有大屏幕投影机、等离子、液晶升降显示屏以及监视器等等。在这些设备中信号格式就有:复合视频(随着高清概念的普及,复合视频的应用越来越少,更多的被分量视频所取代)、分量视频、VGA、DVI、HDMI、SDI等。

按以往的传统解决方案,我们需要各种不同格式的矩阵切换器,或者采用大量的信号转换器统一信号格式。

1.视频会议系统建设成本增加;
    2.实施难度提高
    3.会议系统建成后,故障点多、信号损失多、检测困难、维护困难等弊病。

※传统的矩阵切换器在切换过程中产生的裂缝、抖动,已经不能满足高端客户和系统的应用需求。
    ※无缝切换,将使得切换器在切换过程无闪烁、无黑屏、无抖动、无裂缝等特点而广受用户青睐。

在本次项目中,我们只用一台DHN高清混合无缝切换矩阵,配合相应的远距离传输设备,就可以实现一个完美的高级会议室视频信号解决方案

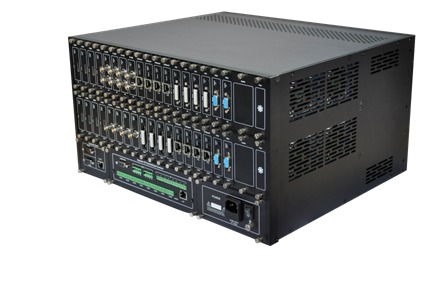

DHN高清混合矩阵有多种不同输入输出格式,包括DVI/HDMI/VGA/YPbPr/CVBS ,以及HDBaseT输入输出端口,可以专门针对高端会议系统中的各种高清、标清,以及数字、模拟信号的传输与切换。

高清摄像头 - 采用SDI的接口,通过75欧姆同轴电缆将高清信号连接到高清混合矩阵的SDI输入端口;
    蓝光DVD - 位于机柜内,使用HDMI线缆直接连接到高清混合矩阵的HDMI 输入端口;
    普通DVD - 也是位于机柜内的,一般采用分量视频输出,因为距离短,可以直接接入高清混合矩阵的YPbPr 输入端口;
    模拟摄像头 - 一般位于会议室的墙面,可以直接采用75欧姆同轴电缆接入高清混合矩阵的CVBS 输入端口;
本地台式计算机液晶手写屏 - 本地台式计算机和液晶手写屏的VGA信号直接接入高清混合矩阵的VGA 输入端口 ;笔记本计算机信号通过桌面接口直接接入高清混合矩阵的HDMI端口;

其它信号 - 其他距离较远的计算机信号和等离子书写屏主机的信号,通过DHN-HDBaseT信号传输器,实现100米远距离信号(可实现4k2k无损传输)传输,接入高清混合矩阵的HDBaseT输入端口;

大屏幕投影机 - 显示设备核心是DHN激光投影机 ,使用高清混合矩阵的HDMI输出端口,考虑到投影机距离机柜较远,采用DHN- HDBaseT信号传输器(可实现4k2k无损传输),实现100米远距离信号传输到投影机;
    触摸一体机 - 使用高清混合矩阵的HDMI 输出端口 ,采用DHN- HDBaseT信号传输器(可实现4k2k无损传输)实现100米远距离信号传输;
    硬盘录像机 - 使用DVI 输出端口 ,位于机柜内部,采用DVI线缆直接连接;
    监视器 - 用于操作人员对整个视频会议系统的监控,使用高清混合矩阵的HDMI输出端口。
    另外,DHN高清无缝混合切换矩阵,可以通过串口或者网络接收第三方控制设备的远程控制,同时,配有本地前面板控制以及专用控制软件。
   从各路信号源与各个显示设备接口分析,DHN数字高清无缝混合切换矩阵,无需任何格式转换设备,配合使用DHN- HDBaseT信号传输器远距离传输设备,可以满足任何一个复杂视频会议室的信号切换需求,高效解决了所有的信号切换和传输的需求,并使视频会议室中显得杂乱无章的的信号管理变得极为简单。

DHN助力郑州铁路局应急会商室。该项目建设主要进行应急会商工作,在铁路运行过程中如出现意外情况,铁路局可以及时召开视频应急会议,远程讨论问题、解决办法及指导列车员如何解决问题等。
    把控各路各点时时情况,其核心机器选用DHN1616 4K高清混合矩阵作为主要助力设备。在连线各路各点会议视频时,该视频会议系统中所有的图像信号都要经过这台设备,然后输出。通过矩阵我们可以将不同地方的视频信号切换到投影大屏上,做到信号与信号之间的无缝切换。也可以根据特别需求提前设置预案,同时修改每个信号口的名称,方便客户识别与随时调用。
