【指挥中心】艾维创DXP2系列高清混插矩阵切换器
2019-03-13

矩阵在多会议室、指挥中心、智慧展厅等很多地方必不可少,在高清视频切换上发挥着重要的作用。混合视频矩阵可以将各种不同分辨率、格式、接口视频设备一起使...
  矩阵在多会议室、指挥中心、智慧展厅等很多地方必不可少,在高清视频切换上发挥着重要的作用。

混合视频矩阵可以将各种不同分辨率、格式、接口视频设备一起使用。例如在视频会议工程项目中由于采用不同厂家的视频设备,需要将不同格式和接口的视频信号诸如HDMI,DVI,SD/HD/3G-SDI,Display Port, VGA,AV,YPbPr等信号输入,上述视频类型的混合信号输出,同时还支持各种信号的网线和光纤的输入输出(通过配置不同类型的输入输出卡)。

混合矩阵高清视频交换设备,通过输入板卡将多种模拟信号和数字信号转换为高清数字信号,实现高清视频输出,任何一路信号的输出自由选择任何一路信号源而不会干扰其它的输出,信号传输衰减降至最低,实现视频图像信号高保真输出。

艾维创DXP2高清混合矩阵切换器

DXP2产品阵列

艾维创DXP2高清混合矩阵切换器是一款高性能的高清视频信号交换设备,提供HDMI、DVI、VGA、CVBS、YPbPr、SDI、双绞线、光纤信号本地直连输入输出。领先的全数字信号处理技术可以保证信号无失真处理,将最优质的画面送至显示终端。

DXP2高清混合插卡矩阵代表了高清矩阵切换的一个新水准。它将固定输入/输出矩阵切换器的简便性、可靠性与模块化矩阵切换器的方便性、灵活性相结合,实现了DVI/SD/HDMI/VGA/YPbPr/VIDE/双绞线(HDBaseT)等矩阵输入/输出板卡的任意组合。该系列适用于广泛的应用环境,可以对高分辨率数字视频信号进行路由切换。

系统连接图

DXP2系列提供真正的灵活性、可扩展性和经济性,使客户能够根据自己的系统需要选择合适的配置,可以在任何时间添加额外的输入和输出板,用于轻松快速地升级和扩展。对于要求高分辨率数字视频信号以及从多信号源到多显示设备之间均为全数字信号,以确保生成最高质量图像品质的各种应用环境,DXP2矩阵切换器无疑是理想的选择,比如商业、医疗、军队和政府、企业、学校等应用环境。

系列型号包括:DXP2-1010、DXP2-1818、DXP2-3636、DXP2-7272……

DXP2系列功能特点

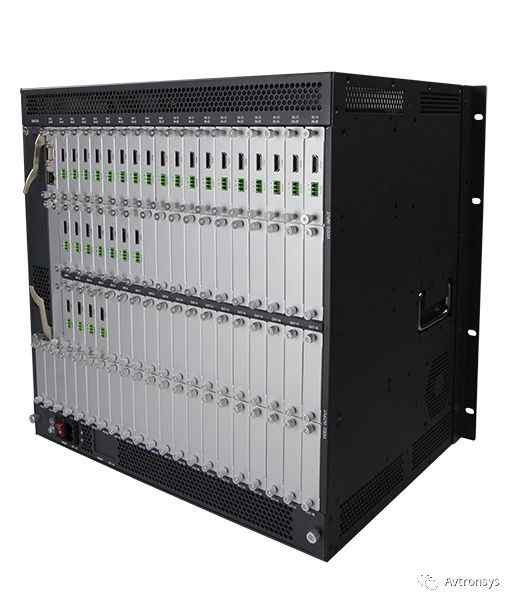

DXP2-3636

1、支持单卡单路输入输出,可现场定制输入输出;

2、支持DVI 1.0协议,符合HDCP1.3标准,兼容HDMI 1.4a;

3、支持HDMI/DVI/VGA输出卡无缝切换及拼接功能;

4、拼接输出卡都能实现视频拼接功能,图像视窗在全屏范围内可以任意缩放、叠加、漫游;

5、内置音频矩阵卡,VGA外部音频和HDMI内嵌的音频可独立切换输出;

6、支持VGA/AV/YPBPR图像及外部音频内嵌到HDMI输出;

7、支持现场面板修改分辨率、对比度、亮度、色度、等屏参设置;

8、支持嵌入中控板卡;

9、输入具有自动电缆均衡功能,对长距离电缆传输导致的信号损失或信号源的弱输出进行补偿;

10、输出具有输出时钟恢复功能,可以对弱源信号或长距离输入电缆引起的信号损失进行补偿,而无需添加额外的信号调节设备;

11、支持画面无缝切换,不黑屏,接口信号全兼容,自适应每路输出参数或者独立可调整;

12、带有断电现场保护功能;并可保存和调用多个切换状态;

13、采用LED灯形式形象直观的表示输入/输出通道对应的关系。

技术参数

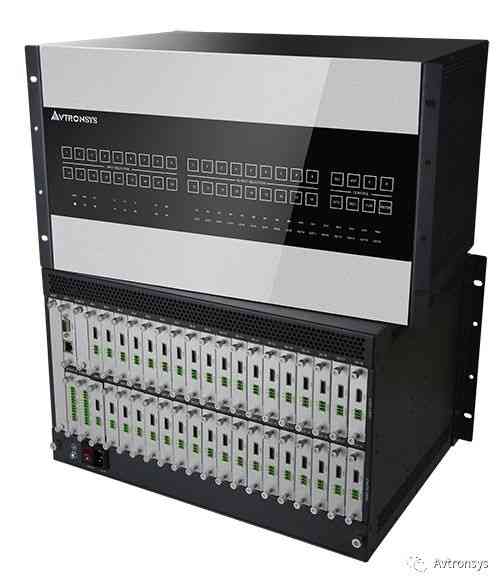

DXP2-1818

1、支持高达7 Gbps的数据速率,每色2.25 Gbps;

2、支持分辨率高达1920x1200的计算机视频和高达1080p的HDTV信号;

3、支持输入VGA、DVI、YPbPr、CVBS、HDMI、

HDMI-A、SD/HD/3G-SDI、双绞线、光纤等信号格式;

4、输入输出分辨率最大支持1920*1200,向下兼容1280*720信号等其他分辨率;

5、接口带宽:不小7Gbps;

6、数据交互:10Tbit/秒;

7、32种场景预设 ;

8、支持DVI 1.0协议,符合HDCP1.3标准,兼容HDMI 1.4a;

9、支持拼接功能,信号可叠加、可漫游、任意缩放。
