近日,“石家庄巨响”的关键词登上热搜,据当地官方通报,某循环化工园区合成车间甲醇回收装置发生爆炸。所幸,没有人员伤亡,亦未发生有毒可燃气体泄漏。
据不完全统计,2020年5个月来,涉及火灾爆炸的化工安全事故已经发生了十几起。
如果不幸遇到化工厂爆炸起火,那些工人有逃生的希望吗?如何在危急时刻,迅速定位到生产区的人员,一直都是探究的重点。
方案背景 Background
化工炼化作为高危行业,生产安全事故概率较高,经常伴随严重的人员伤亡。应急事件抢险时,需要对生产区的人员位置有详细的记录,便于提高抢险效率,增加事故中人员的存活率,可通过人员定位系统,对作业人员的位置进行实时记录。
人员定位系统主要功能有人员位置实时显示、历史轨迹查询、越界告警、滞留告警、人员一键告警、视频联动等功能。
定位原理 Theory
海康威视无线定位技术是采用ZigBee 无线网络技术为通信基础,融合TOF(飞行时间)测距和RSSI(接收信号强度)无线定位的一种新型定位系统。它适用于炼化化工企业装置区等GPS无法精准覆盖的区域。
部署的定位基站间以网状的形式组成无线定位网络,对目标区域实现信号覆盖;当移动定位卡在网络内移动时,移动定位卡和各定位基站之间通信的信号强度及时空位移会随它们之间的距离、时间变化而改变,由于信号强度、时间和距离间有一定的对应关系,且各定位基站的位置坐标已知,在得知移动定位卡与多个(大于等于3 个)定位基站之间的信号强度和空间位移后,即可计算出移动定位卡的位置。
考虑到建筑物的阻隔,每个定位基站间的距离可控制在50~100米的范围内,通过高架或壁挂或支架固定。
根据几何关系确定位置的示意图
系统架构 Architecture
系统硬件主要包括定位卡、网络定位基站、无线定位基站等,依托ZigBee组建的私有无线网络和运营商物联网业务支撑,完成数据的感知、传输、存储、推送等。管理人员可通过PC或移动客户端,通过设定不同的访问权限访问系统。

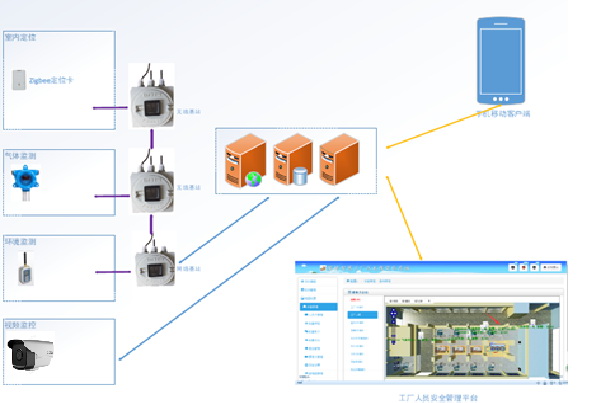

定位系统架构图
系统功能 Functions
主要功能有:GIS 实时定位跟踪、行动轨迹回放、求助报警、电子围栏、视频联动、移动端APP管理等功能项。
🔷 实时定位
可实时显示人员位置信息。
🔷 实时轨迹回放
管理人员可随时查看工作人员的工作行走路线。
🔷 报警求助
当遇到突发情况时,可及时向中心发送声光求助信号。
🔷 电子围栏
可设置危险区域进入报警、限定危险区域超员报警、滞留报警等。
🔷 视频联动
系统可调用厂区内摄像头实时画面。
系统特色 Characteristic
01 低功耗
系统采用2.4GHZ芯片,采用ZigBee技术,一体化的电路设计,功耗低,识别卡USB充电设计,一次充电可使用20个工作日。
02 多种组网方式
✔ 系统提供多种可选择的组网方式,可以直接通过总线传输方式联网;
✔ 可以通过网络加ZigBee无线方式(推荐);
✔ 可以通过光纤+总线传输方式联网;
✔ 可以通过工业以太网+现场总线的方式联网。
03 适应恶劣环境
✔ 防爆等级:ExdIICT6 Gb/ExtD A21
✔ 防护等级:IP66 T80℃
04 定位精度
人员定位精度为3-5米。
有了海康威视人员定位系统,即使在危急时刻,也能第一时间定位到防爆区内的人员,提高抢险效率!
