PTZ摄像机是否可以兼具各类控制协议?
2020-09-18

PTZ摄像机和肩扛摄像机的区别是什么?简单来说:PTZ摄像机,自带云台,使用起来可以节省人员,而且可以远程集中控制,更加的便捷、效率。可是怎么控制呢?PTZ摄像机从控制上大体可以分为两类:自动和手动。

自动控制多数是指跟踪摄像机,这一类是预先设定好算法及跟踪区域,达到触发条件后摄像机会自动跟踪跟随物体进行特写的移动,这一类通常在教育培训领域较多出现。手动控制为大多数PTZ摄像机的选择,它的优势在于可以更加精准,灵活性更高。在视频领域,通常是由控制键盘或者中央控制器(中控)通过控制协议来完成的。那么控制协议类别那么多,您到底用哪一种呢?

串口通讯协议

控制设备需要与摄像机进行数据传输,通常会采用到串行通讯,在串行通讯时,需要通讯双方都采用一个标准接口,于是串口协议诞生了

1、RS232

RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口,RS-232-C是美国电子工业协会EIA(ElectronicIndustry Association)制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写,232为标识号,C表示修改次数,代表RS232的最新一次修改(1969)。

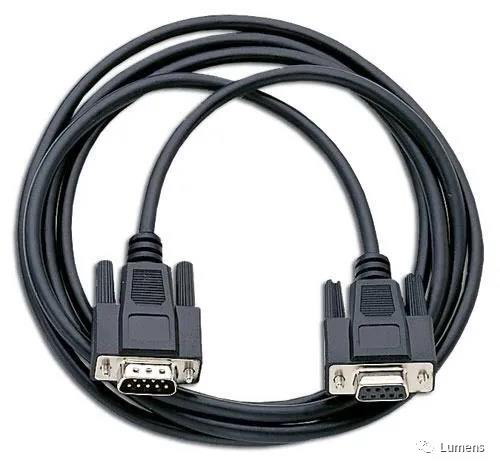

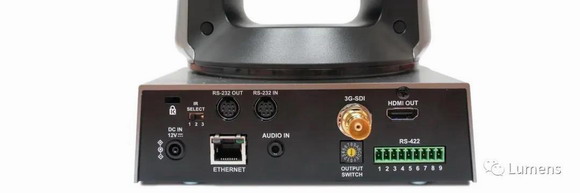

通常的RS232线如上图所示,外观看上去和VGA有些相似,但仔细看RS232为两排9芯,当然,在PTZ摄像机机身,RS232的表现方式mini din有略微不同,如下图。

为什么要做成不一样?有没有什么说法。圆形Mini din体积小,便于布局接口面板界面,这样不会显得太挤。

优点

作为最早出现的串行通信协议,它是无处不在的,每一台PC机都有一个或者更多的;
灵活的波特率选择:标准传送速率有50b/s、75b/s、110b/s、150b/s、300b/s、600b/s、1200b/s、2400b/s、4800b/s、9600b/s、19200b/s,可以灵活地适应不同速率的设备。

缺点

传输速率较低,在异步传输时,波特率为20Kbps;

距离有限,最大传输距离标准值50英尺,约15米左右。

2、RS422

RS-422标准全称是“平衡电压数字接口电路的电气特性”,是一系列的规定采用4线,全双工,差分传输,多点通讯的数据传输协议。

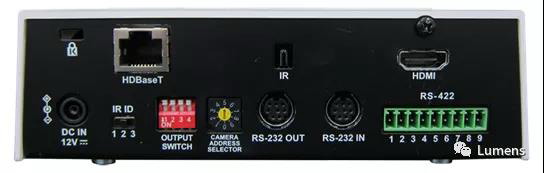

由于422没有标准的规格线,通常是以凤凰端子来制作的,上图我们看的是PTZ摄像机RS422接口的面板,这里读者可能会问图上有9芯啊?没有错,就是9芯,定义里介绍的是4芯,那多的5芯,其中一路是GND,剩下的4芯到下一台摄像机,用作多台摄像机串联时,RS422控制用很方便。

优点

传输速率可达10Mbps;

抗干扰能力强,最大传输距离达到4000英尺,约1219米。

缺点

布线成本高,而且线序容易搞错。

控制协议

1、Visca协议

Visca协议全名 Video System Control Architecture,由Sony制定。目前主流视频会议云台或者摄像机都支持Visca协议,Visca协议成为在视频会议和监控领域最为通用的控制协议。Visca协议主要的参数是波特率和指令码,波特率也就是写串口时的一个设备参数,不同的参数对应于不同的串口设备,另外一个参数是指令码,指令码是识别不同的云台控制的标示,可以通RS232/422对设备发送/接收控制指令。

优点

Visca协议的指令码更为简单,因此从编码角度来,Visca协议更容易实现。

缺点

通过RS232/422串接摄像机最多控制7台。

2、Visca over IP

Visca over IP,纯网络的Visca控制协议,与传统的Visca协议区别在于通信的方式不同,传统Visca是通过RS232/422来传输的,而over IP是通过RJ45网络传输。

3、Pelco 协议

Pelco 是目前监控行业通信协议应用最广的协议,可以说国内大部分控制设备,包括录像机,监控视频采集卡软件,各种控制键盘以及PC机调试研究均有此协议。当然,这其中也包括PTZ摄像机,针对于各行各业,Pleco又衍生出了各种版本。优点是:通过Pelco协议串接摄像机最多可控制255台。

4、ONVIF

ONVIF(开放式网络视频接口论坛),其目标是促进开发和使用基于物理IP的安全产品接口的全球开放标准。ONVIF创建了一个视频监控和其他物理安全领域的IP产品如何进行相互通信的标准。其具备如下优点:

互通性:来自不同制造商的产品可以用于同一系统,使用同样语言进行“交流”,方便系统集成;

灵活性:终端用户和集成用户不会被某些设备的固有解决方案所束缚,大大降低开发成本;

质量保证:不断扩展的规范将由市场来导向,遵循规范的同时也满足主流的用户需求。

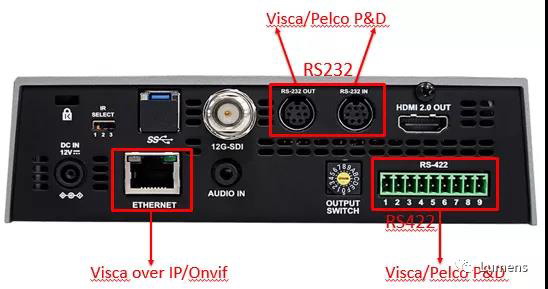

认识了这么多协议,接下来面临的问题就是如何选购某种协议的摄像机?如此多的协议可以运用在众多不同场景,如果有一台设备可以支持以上全协议,岂不是更好?比如Lumens的IP PTZ摄像机,就很符合全协议的需求。

Lumens摄像机后续还会陆续开放UVC(USB控制),NDI等等,这对于纷繁复杂的市场需求者而言无疑是一种“福音”!
