视频频会议系统中调音台设置与调节_技术学园

　　一、视频频会议系统中调音台设置

　　我们以某单位会议室的声艺E8调音台作为案例来详细介绍调音台如何设置才能满足会议召开的需要。

视频频会议系统中调音台设置与调节

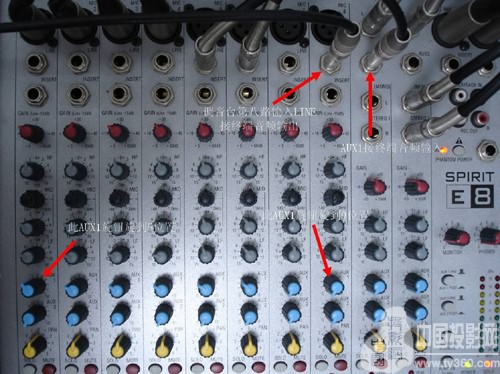

　　操作步骤：

　　(1)将终端音频输出线接调音台第8路输入口(LINE)；

　　(2)将终端音频输入线接调音台音频辅助输出口(AUXlMonitor)；

　　(3)将会议话筒插入调音台第1路输入接口(MIC，根据不同话筒接口对应相应的插口)；

　　(4)将会议话筒输入所接第1路的AUX/Monitor旋钮都调到5位置，将终端第8路AUX/Monitor旋钮调到0位置。

　　二、视频会议系统中音量大小调节

　　调试步骤：

　　第一：主会场设置远端音量与本地音量匹配，一旦确定不能更改（影响所有会场的音量调节）；

　　第二：分会场根据主会场音量要求进行远端音量调整；

　　第三：调整分会场本地音量与远端音量匹配。

　　相关名词解释：

　　远端音量：分会场给主会场的声音大小；主会场给分会场的声音大小；

　　本地音量：本地话筒通过扩声设备处理后的声音大小；

　　音量匹配：声音清晰、大小合适、无回音、无啸叫。

　　三、视频会议系统中调音台回音消除原理图

视频频会议系统中调音台设置与调节

　　四、以分会场音量大小可能出现的几种情况来对调音台进行调节的操作

　　1、远端音量和本地音量都偏小

　　1)将本地会场话筒输入和远端会场音频输入所接调音台相对应的路数，比如说接调音台第1路和第8路音频输入的话，就将第1路和第8路输入相应的“推子”向上推，调大；也可以相应调大增益（GAIN）旋钮；

　　2)调节本地会场话筒输入所接调音台相对应的路数，比如说接调音台第1路音频输入的话，就将第1路输入相应的AUX旋钮值调大，或者是在调音台输出部分相对应的AUX总控制旋钮值调大；

　　3)将本地调音台总音量输出“推子”适当调大；

　　4)检查功放是否打开，并旋到合适位置；

　　5)本地终端遥控器麦克风音量适当调大一些，一般维持在麦克风音量显示绿条中间偏右两、三格；

　　2、本地音量合适，远端传给本地音量偏小

　　1)将远端音频输入所接调音台相对应的路数，比如说接调音台第8路音频输入的话，就将第8路输入相应的推子向上推，调大，也可以将相应的增益（GAIN）旋钮调大。（切记：不要打开第8路相对应的AUX旋钮）

　　2)将终端遥控器麦克风音量适当调大一些，一般维持在麦克风音量显示绿条中间偏右两、三格；

　　3)本地会场调音台总音量输出“推子”适当调大。

　　3、本地音量合适，本地传给远端音量偏小

　　1)调节本地会场话筒输入所接调音台相对应的路数，比如说接调音台第1路音频输入的话，就将第1路输入相应的AUX旋钮值调大，或是在调音台输出部分相对应的AUX总控制旋钮值调大；（允许：打开并调大第1路和调音台输出部分的AUX旋钮值）

　　2)调节本地会场话筒输入所接调音台相对应的路数，比如说接调音台第1路音频输入的话，就将第1路输入相应的推子向上推，调大；也可以相应调大增益（GAIN）旋钮；

　　3)本地会场调音台总音量输出推子适当调大。
