　　产品型号：W-AV-200T/R

AVWIN赢溢产品的技术支持与故障维护

　　产品描述：

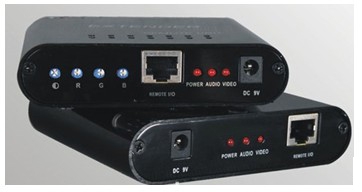

　　W-AV-200T/R五线双绞线发射与接收器，是用于传输和接收VGA信号和立体声音频信号的五类线传输系统。通过此传输系统，可将VGA信号和立体声音频信号传输350米远的距离且没有信号衰减。

　　产品特性：

　　·可用于超5类或者6类线长距离350米。
　　·带手动选择传输距离范围。
　　·支持立体声。
　　·视频信号接口采用15针HD接口。
　　·传输高质的RGB信号。
　　·带锐度及亮度调节。
　　·可对宽频RGB信号的长线传输过程中所产生的重影，拖尾，发朦等不良现象作精确补偿及修正。
　　·高效节能，施工灵活。

　　技术参数：

工作环境
温度	10° ~ 60°C
相对湿度	≤ 90%
电平范围	1--2.0Vp-p
视频指标
带宽	200MHz (-3dB) @200米 1600×1200 @ 70Hz 135MHz (-3dB) @250米 1280×1024 @ 75Hz 108MHz (-3dB) @300米 1024×768 @75Hz 80MHz (-3dB) @350米 1024×768 @60Hz
信噪比	>70dB @100 MHz 100-米
信号类型	RGBHV
输入阻抗	75 Ω
输入制式	RGBHV
接头模式	VGA
增益	0dB--10dB @100 MHz 100
微分增益误差	±3dB@135MHz-100米
微分相位误差	±10@135 MHz—100米
音频指标
频响范围	20 Hz ~ 20 kHz
信噪比	85dB
电平范围	1—2.5V p-p
总谐波失真	<0.005%@1MHz
信号模式	非平衡立体声
规格
输入电源	12VDC
功耗	10W

　　故障现象：

　　W-AV-200T/R五线双绞线发射与接收器在使用过程中，产品自身或人为非正常操作会出现以下几种情况：

　　1、画面无法正常显示。
　　2、画面模糊偏暗有拖尾。
　　3、画面有点蓝白有拖尾。
　　4、画面有点红白有拖尾。
　　5、画面有点黄白有拖尾。
　　6、RGB信号的长线传输过程中所产生的重影。
　　7、画面出现屏幕抖动、缺色、等现象。

　　故障分析及处理方法：

　　以上几种现象的出现，有可能是线材的质量问题造成（非纯铜线芯）出现信号衰减，建议使用质量较好的线材；一般VGA网路延长器在实际应用中：以安普网线为例，非屏蔽五类线的有效距离在70米左右，非屏蔽超五类线的有效距离在80米左右，非屏蔽超六类线线芯在0.5以上的有效距离在120米左右（在不考虑成本的情况下芯线越粗越好）；

　　排除了线的问题后，另一种原因就是三基色不搭配造成，可以通过远端的接收盒上的RGB调节旋钮进行调节；现象1通过光亮度旋钮调节，现象2通过R红基色旋钮调节，现象3通过G绿基色旋钮调节，现象4通过B蓝基色旋钮调节；

　　如果在排除这两种可能的情况下，如果画面出现抖动、缺色、重影等现象，首先我们可用调节4个所对应的拨码，分别可调节亮度和色差。如果在调解过程中任然有问题出现，可以考虑接收端的VGA接口是否牢固，由于VGA接口的线材紧密而细小，很容易在焊接过程中出现虚焊、少焊等情况，这样就会使针脚脱落，造成缺色的现象。通常使用玻璃胶进行固定。

　　如果以上问题都排除，需返厂检测。

　　更多技术支持可登录:www.avwin.com.cn
