  盘点近年来大屏幕拼接显示市场,以MPDP等离子无缝拼接墙和超窄边LCD液晶拼接墙为代表的平板拼接显示产品的兴起毫无疑问是火爆的看点。凭借其超薄机身、紧密的接缝、高分辨率、高亮度、高对比度以及出众色彩与动态画面等先天优势,平板拼接蚕食一直以来由背投DLP主导的控制室市场,同时高调拓展会议室市场、和新兴的安防监控市场以及商业信息显示市场。据权威机构统计,截止2010年,平板拼接显示系统的市场占有率屡攀新高,其中LCD液晶拼墙市场占有率接近25%,且过去三年的成长平均速度超过DLP市场10个百分点。MPDP的市场占有率保持在15%以上,平板拼接显示系统的市场占有率接近半壁江山。
  山雨欲来风满楼,随着平板拼接不断攻城拔寨,其核心技术也连续突破,包括拼缝不断缩小、55吋60吋大尺寸显示单元出世、等离子拼接静态残影问题基本克服、液晶拼接拖尾问题得到改善等等,技术的突破进一步增强了平板拼接的市场竞争力,平板拼接显示新时代已经开启。
  在市场风起云涌、产品推陈出新之际,也出现了诸多滥竽充数的南郭处士,为了方便消费者的选择,在此针对市场主流平板拼接显示产品逐一进行盘点。
  所谓等离子无缝拼接显示产品,是采用PDP显示单元拼接的方式,通过拼接控制软件系统,来实现大屏幕显示效果的一种拼接屏体。
  PDP中文名称为等离子显示板,是一种利用气体放电的显示技术。它采用了等离子管作为发光元件,屏幕上每一个等离子管对应一个像素,屏幕以玻璃作为基板,基板间隔一定距离,四周经气密性封接形成一个个放电空间。放电空间内充入氖、氙等混合惰性气体作为工作媒质。在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压,放电空间内的混合气体便发生了等离子体放电现象。气体等离子体放电产生紫外线,紫外线激发荧光屏,荧光屏发射出可见光,显示出图像。当使用涂有三原色荧光粉的荧光屏时,紫外线激发荧光屏,荧光屏发出的光则呈红、绿、蓝三原色。当每一原色单元实现256级灰度后再进行混色,便实现彩色显示。
  从技术原理看,PDP绝不是某些厂商预言的“只是一种过渡性技术”,它技术本身固有的优势决定了其强劲的生命力,主要表现在以下几个方面:

  1、真正意义上的纯平面显示
  2、绿色环保产品
  3、抗电磁干扰能力
发光等离子管在平面中均匀分布,像素为点对点显示,显示图像的中心和边缘完全一致,不会出现扭曲现象。 像素对像素显像,图像清晰稳定无闪烁,不会导致眼睛疲劳,无X射线辐射。 没有电子束运动,无电磁场,也不受外界的电磁场干扰,具有较好的环境适应性,这也是美国军方长期将其用于军事设备的重要原因。
  4、高亮度高对比度
  5、无响应时间问题
PDP是自身发光,不需要背景光源,因此没有视角和亮度均匀性问题,并实现了较高的亮度和对比度,屏幕越大,图像的景深和保真度越高。 避免了响应时间问题,在动态视频显示领域的优势更加明显,特别适合是大画面与超高分辨率显示。

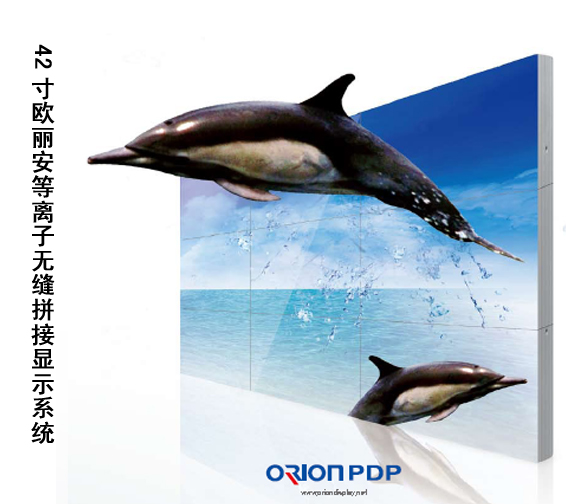

  从当前技术层面上来讲,42吋等离子拼接的缝隙降低到1mm以下,基本上实现了无缝拼接显示,相比LCD液晶拼接6-7mm拼缝拥有巨大的优势,而且在体积、色彩饱和度上、亮度对比度、响应时间等方面优于DLP拼接,早期等离子屏在静态画面长期显示时会造成灼伤,随着动态平衡防灼伤技术的出现,得到良好的改善。近年来已经有越来越多的厂商开始向等离子市场进军,并呈现出了“百家争鸣”的景象。
产品概述:

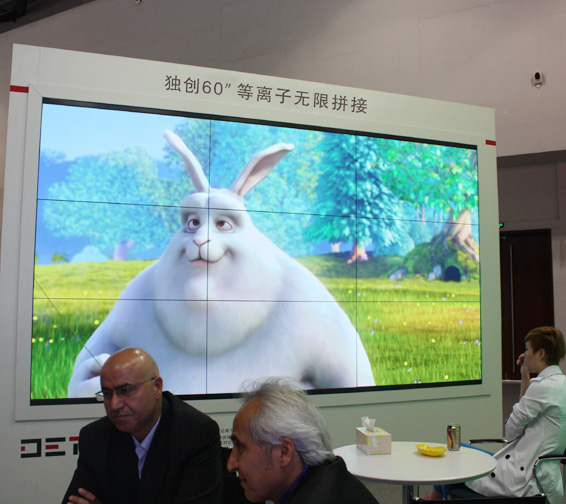

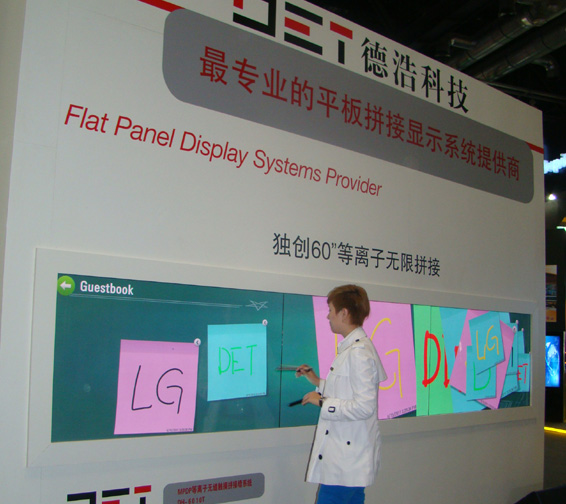

  60吋无限拼接等离子无缝拼接墙系统,为大屏幕拼接显示市场划时代意义的产品。
  作为平板拼接显示领域的巅峰产品,首次突破了大尺寸等离子拼接单元和大尺寸拼接单元无限规模拼接两大瓶颈,大尺寸拼接单元直接减少了拼缝,提升了显示效果,同时相对小尺寸拼接单元,单位面积屏体成本与后端信号接入成本都有所降低。结合等离子拼接技术固有的轻薄体积、微小拼缝、纯平面高保真显示、超高亮度、超高对比度、以及流畅的动态视频显示等诸多领先优势,使得60吋无限拼接等离子无缝拼接墙系统注定成为重新划定等离子在大屏幕拼接显示市场新版图的竞争利器。
主要技术参数:
· 3mm微小的拼缝;
· 无死区技术消除了黑边,使有效像素延伸至屏幕边缘,见细于微的显示效果,充分保障了集成化应用中数字信号的精细化显示;
· 1500cd/㎡超高亮度,还控制中心、会议室与安防中心一个明亮清晰的工作环境;
· 30000:1超高对比度,保证了显示画面丰富深刻的表现;
· 单屏分辨率为1366×768(WXGA);
· 防灼伤技术,基本改善屏幕灼伤现象;
· 0.001ms 的优异响应速度;
· 178°超宽视角满足各角度观看;
· 60000小时稳定工作寿命真正实现了零维护成本。
产品推出时间:2011年4月
产品供应商:国内仅有德浩科技能够提供该款产品。
  所谓超窄边LCD液晶拼接显示技术,是采用专业级超窄边LCD显示单元拼接的方式,通过拼接控制软件系统,来实现大屏幕显示效果的一种拼接屏体。
  LCD液晶拼接是近几年兴起的一项新的拼接技术,英文全称为LiquidCrystalDisplay,LCD的构造是在两片平行的玻璃当中放置液态的晶体,两片玻璃中间有许多垂直和水平的细小电线,透过通电与否来控制杆状水晶分子改变方向,将光线折射出来产生画面。LCD由两块玻璃板构成,厚约1mm,其间由包含有液晶材料5μm均匀间隔隔开。因为液晶材料本身并不发光,所以在显示屏两边都设有作为光源的灯管,而在液晶显示屏背面有一块背光板(或称匀光板)和反光膜,背光板是由荧光物质组成的可以发射光线,其作用主要是提供均匀的背景光源。背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。液晶层中的液滴都被包含在细小的单元格结构中,一个或者多个单元格构成屏幕上的一个像素。在玻璃板与液晶材料之间是透明的电极,电极分为行和列,在行与列的交叉点上,通过改变电压改变液晶的旋光状态,液晶材料的作用类似于一个个小的光阀。在液晶材料周边是控制电路部分和驱动电路部分。当LCD中的电极产生电场时,液晶分子就会产生扭曲,从而将穿越其中的光线进行有规则的折射,然后经过第二层过滤层的过滤在屏幕上显示出来。
  LCD液晶拼接墙具有低功耗、重量轻、寿命长(一般可正常工作5万小时)、无辐射、画面亮度均匀等优点,但其最大的缺点是相对背投DLP拼接和PDP拼接的拼缝大,对数字信号的精细显示存在缺憾。目前存在的主要集中液晶拼接方式如下:

  1、监视器群组
  2、超窄边DID液晶拼接
  就是将液晶监视器堆叠起来,形成一个大的监视墙,主要应用到安防监控项目中。由于监视器存在边框,如单个21吋的液晶屏的边框一般有6-10mm,拼接起来的缝就有12-22mm。监视墙群组最大的优势在于替代了早期厚重的CRT电视墙,在显示效果方面也得到较大的提升。由于是单个监视器堆叠起来的,拼缝巨大,难以构成一个整体逻辑屏,与真正的高分辨率数字显示拼接墙存在本质性的区别。
  为了减少拼接缝隙,业内另外一种做法是将监视器的边框拆下来,将玻璃与玻璃之间进行拼接。由于这种做法可能会损坏监视器,不推荐采用。为了降低成本,部分厂商使用民用液晶电视机充当监视器群组。由于电视机为民用型设计,面板的品质标准、散热性能等都难以满足7×24小时连续使用。
  2005年后,三星推出了专为拼接而设计的DID液晶屏,早期拼缝为22mm,相对监视器群组竞争优势不大。2008年三星推出46吋拼缝为7.3mm的超窄边液晶拼接屏成为进入大屏幕拼接显示产品系列的标志性产品,它除了拥有液晶拼接产品低功耗、重量轻、寿命长(一般可正常工作5万小时)、画面亮度均匀等固有优点之外,较窄的拼缝更有助于单一的拼接单元形成一个超高分辨率大屏,实现整屏显示、开窗显示、画面漫游、移动等功能。
  目前市场上除了三星液晶拼接墙产品,还有NEC、LG、SHARP等多个品牌面板提供,整机产品供应商更是多如牛毛。
  现盘点代表性产品如下:

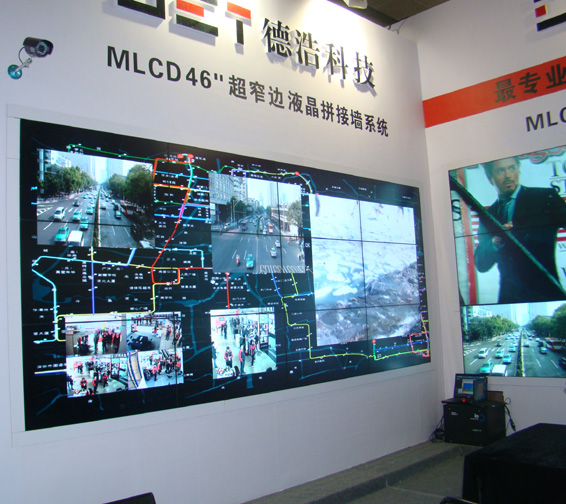

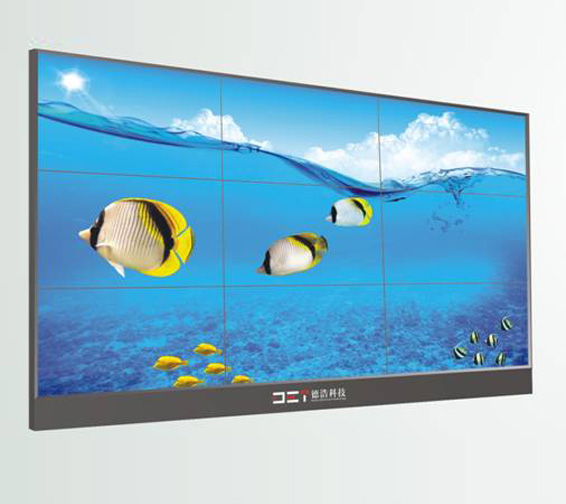

55寸超窄边液晶拼接显示系统 47寸超窄边液晶拼接显示系统 46寸超窄边液晶拼接显示系统
产品概述:
  55吋超窄边液晶拼接显示系统采用三星DID面板,首次采用最先进的直下式LED背光源,相对于传统光源具有发光效率高、耗电量低、高寿命、色域广、色彩还原度高等等优点,克服了中间亮边缘暗等问题,极大地提升了拼接单元的整体显示效果。作为液晶拼接产品系列中的首个大尺寸拼接产品,其拼缝也在原来7.3mm的基础上,进一步缩小到5.3mm,使得产品在会议、监控、商业信息显示、教育、娱乐等领域拥有更强的适应性和竞争力。
主要技术参数:
· 55吋超大屏幕;
· 5.3mm拼缝,为液晶拼接领域最窄拼缝产品;
· 采用最先进的直下式LED背光源,色彩还原度好,背光亮度均匀;
· 全高清显示(1920x1080),画质细腻;
· 节能、环保、无辐射
· 700cd/㎡超高亮度;
· 3000:1静态对比度;
· 176°超宽视角满足各角度观看;
· 50000小时稳定工作寿命。

产品推出时间:2010年
产品供应商:德浩、伟昊、赛普、优派等,市场上目前仅德浩可供现货。
  题记:熟悉科幻片的人们,绝对不会错过由着名导演吕克?贝松执导的科幻大片——《第五元素》,故事梗概是在2259年,邪恶的火热星球入侵,地球面临毁灭。出租车司机在卡神父的指引下,夺取了风、火、水、土四大元素神石。故事结尾,由第五元素:一个漂亮的红发女郎莉露(地球人利用第五元素DNA残骸重新构造而成),汇集风火水土四大元素的力量,制止了火热星球的入侵,避免了末日的来临。影片从头到尾都在探讨和论证着一个经典的话题,第五元素——爱,才是活着的信念和价值,才是免于灭亡的强大武器。相信这也是其成为上个世纪90年代最优秀科幻电影代表的原因之一吧。
  笔者引述《第五元素》的目的,主要是希望更形象话地理解与分析当前安防行业的发展。非视频探测信号显示与视频信号的结合应用需求与安防物联网的推进,驱动安防应用不断深化,具超高分辨率、超大画面无缝显示与多信号源接入等特性的拼接显示系统成为安防市场的必然选择,而平板拼接显示技术凭借其在采购成本、超薄体积、显示性能与成熟的技术等先天优势,成为安防行业发展的“第五元素”,必将推动安防行业实现产业性升级。

安防行业——中国经济领域的一个奇迹
  近年来,随着公共安全与安全生产等应用需求的增长,推动中国安防行业实现巨大的发展。“十一五”期间,在“平安城市”建设和“奥运会”、“世博会”等大型项目活动的双重带动下,安防行业处于一个前所未有的快速发展期。仅2010这一年中,行业总产值接近2300亿元,全行业实现增加值800多亿。在总量持续增长的同时,系统集成的比例也同步增长,据IMS 2011年1月最新发布, 2010年中国安防系统集成市场总量达到62亿美元,约占2010年市场总收入的40%,预计到2014年将超130亿美元。
  目前中国从事安防的企业大概有20000家,从业人员已超过200万。应该说,安防行业的发展,其带动的不仅仅是安防产品的销售,而是IT制造产业、弱电系统集成产业、应用系统开发产业乃至物联网产业等诸多产业的进步,不能不说是中国经济发展领域的一个奇迹。

  层次分明的安防发展历程
1、模拟监控阶段(1979-1983)
早期的安防监控系统使用单位主要是一些非常重要的和特殊的单位和部门,系统由前端的模拟摄像机,后端的矩阵、磁带录像机和CRT电视墙构成。由于这个阶段摄像头设备由日系企业所垄断...[详情]
2、数字监控阶段(1984-1996):
随着安防行业的发展,使用单位发展到包括金融系统、文物系统、军工、邮政等重要单位,监控规模不断扩大,早期模拟监控系统已经无法满足业务的需求,包括磁带式录像机存储容量不足...[详情]
3、高清化/网络化监控阶段(1997-2009)
经历近十年的发展,国内安防市场进一步放大到金融、公安、能源、交通、教育、电信、机场、海关等领域,其中智能建筑领域成为最大的应用市场,市场总量达到数千亿元规模...[详情]
4、智能化监控阶段(2010-2011 )
如果说2004年启动的平安城市建设是安防行业发展的基础动力,那么奥运会、世博会、亚运会的举办则是安防产业升级的催化剂。他带来的不仅仅是巨大的商机,更为重要的是开启了...[详情]
如今的安防系统已经不仅仅是一个简单的视频监控系统,安防系统已经扩展成为可以集成各行业业务管理、数据传输、视频、报警、控制于一体、可以实现对海量数据的存储、智能分析,调用的安防智能化综合管理平台。
平板拼接显示关键技术取得革命性的突破,进一步增强了平板产品的市场竞争力
  伴随着安防系统与IT系统、GIS系统、GPRS系统、生产管理系统、运营管理系统、调度系统及指挥系统实现无缝对接,为了达到业务的统一管理与集中控制的目的,对非图像和视频信号的图形化与可视化处理,以达到更为形象直观的反映以及对多样化信息的整合分析成为系统开发的重点,传统的CRT电视墙、监视器群组、投影等技术手段越来越成为安防行业发展的桎梏。
  如果说信号的采集、信号的存储、网络化传输、业务系统为“风火水土四大元素”的话,那么以LCD液晶拼接和PDP等离子拼接为代表的平板拼接显示墙系统我们可以比作安防行业的“第五元素”。凭借它独特的超高分辨率、多样化信号接入与显示能力、强大的信号处理能力等领先优势,使得构建大安防行业的智能化综合管控平台成为可能。它利用超窄边框的多个显示屏拼接成一个超大屏幕,并利用信号处理设备,将这个超大屏幕拼接成一个具备超高分辨率单一逻辑显示屏,并可以接入显示各种活动视频/RGB/网络信号,信号以开窗的形式显示,窗口可以任意放大与缩小、自由移动等,充分满足客户集中信息显示、集中监控、集中指挥调度的需求。
  传统的数字显示拼接墙以背投DLP技术为主,由于其难以克服的庞大体积、低亮度低对比度、复杂的安装维护等固有缺陷,特别是在价格和维护成本方面远远超出安防监控市场的承受范围,使得数字显示拼接墙系统局限在政府和泛政府机构。随着以MPDP等离子拼接、MLCD液晶拼接等为代表的平板拼接显示系统的推出,其卓越的显示性能、超薄体积、极低的采购与维护成本,平板拼接显示系统也就成为安防市场的必然选择。
  1、拼缝不断缩小
  2、信号接口更加丰富
  3、产品线日趋丰富

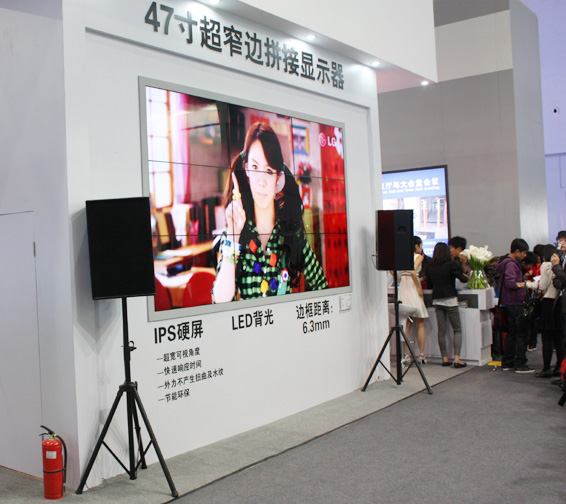

PDP无缝拼接产品最窄拼缝已经突破1mm,基本实现无缝拼接的效果(德浩科技推出的OPM-4250、OPM-4260);超窄边LCD液晶拼接产品的拼缝已经达到6.3mm(德浩科技推出的LG47寸WV30)。拼缝的缩小,为满足数字信号的精细化显示提供了可能。
全数字信号接口成为标配,基本实现了全高清、WXGA等多样化分辨率的显示等等。
平板拼接产品已由早期单一的42寸和46寸,发展到涵盖42、46、55、60、120寸等不同尺寸拼接单元,产品适用性进一步提升。其中最值得关注的为德浩科技,拥有最完整的液晶拼接显示产品线,并独家拥有目前市场上最先进55寸和47寸使用直下式LED背光源的拳头产品,使得其在市场具有无可匹敌的市场竞争力。
  据统计,截止2010年,平板拼接显示系统的市场占有率屡攀新高,其中LCD液晶拼墙市场占有率接近25%,且过去三年的成长平均速度超过DLP市场10个百分点。MPDP的市场占有率保持在15%以上,平板拼接显示系统的市场占有率接近半壁江山。
  在影片中,“第五元素”汇集风火水土四大元素的力量,制止了火热星球的入侵,避免了末日的来临。在安防行业,平板拼接墙系统的引入,为安防行业的智能化产业升级提供重要的基础,其开放、可扩展、兼容并蓄的特质,最终将成为物联网发展的重要支柱。
