　　现代科技领域，散热系统是各行各业都要面临的问题，对于电子产品尤为重要。投影机的灯泡是发热大户，其散热系统的优劣间接决定了产品的定位和档次高低。由于长期以来，投影机的使用领域始终徘徊在中高端领域，对于个人消费者显得比较疏远。然而，随着近几年投影机的迅猛发展，投影正逐渐渗透进我们的身边，办公室、教室、影院、会议室、客厅、酒吧、大型展会等。尤其是办公室里的投影机，或许是年久失修的缘故，经常死机，让很多“白骨精”束手无策，也给不少打算添置家庭影院的朋友增加了不少心理阴影。

·延长使用寿命夏天投影机如何做好散热
·酒吧投影机选购攻略:注重防尘与散热性能
·爱护是重点解读投影机断电保护技术
·“冲突有理”—浅析NEC投影机冲突散热技术
·激光投影机散热技术解析
·激光投影已入教育市场探究其如何散热
·投影机散热不光用风冷
·技术大解密：激光投影机散热技巧解密

　　对于投影机的散热问题，只有极少数厂商会介绍散热系统，少数含糊其辞，更多的对于散热技术避而不谈。投影机，发热的主要源头可以归结于高亮的灯泡所致，但更多的是技术所限：
　　首先，散热是现代技术的瓶颈之一，就是无法保障光电能三者间的高转换效率。所有的电子产品，都要发热，只是发热量的高低不同。
　　其次，电能转化为光能的同时，都会伴随大量的热量。所有跟显示、照明相关的设备，都存在这个问题。在IT界，显示器、电视、平板、手机这些与我们息息相关的产品都是发热大户。
　　再者，电能转化为光能，散发的热量具有很大的变数。散发的热量受外界环境影响大，同时也在时刻改变外界环境。
　　以投影机为例，室温过高，散热系统降至室温后的降温效果不理想；投影机排出的大量热气，在一定范围内，也会改变室温；由于通风条件差，或散热系统状态不佳，可能只是一些灰尘的阻隔，内部积累的热量就是引发灯泡的不稳定。

热成像效果

　　灯泡不稳定，难道意味着会爆炸？答案是，有可能的。经历了多年的技术改进，就算在极端的情况下，投影机发生了灯泡爆炸现象，也不会对我们人身产生危险。在10年前，投影厂商就在不断改进灯杯、灯罩、托架、安装位置等设计，灯泡爆炸后不会溅射到外部，即不会对我们有危害。近5、6年，主板上的智能温度管理技术逐渐成熟，有过热、过载等问题，投影机会自动断电，而频繁的断电，就是死机现象。因此，在现实中，我们最容易碰到的问题就是频繁死机的现象。由于机器过热，确切说是灯泡过热，投影机强制给灯泡断电，散热系统继续工作，机身上的灯泡LAMP标识红色常亮；一段时间内无法操作投影机，需等待投影机自动散热结束后，再开机。

灯泡的保护措施

　　在大家关注投影机亮度的同时，更应该思索高亮所带来的影响，散热系统设计也是投影不可忽视的关键技术之一。灯泡的亮度和发热量，没有直接的关系，但是不争的事实就是亮度越高的产品其发热量也会高不少。

　　谈到散热，我们经常提到的词汇很多，包括：机身材质、各类散热片和热管、散热风扇、智能温控、散热孔和风道设计等。对于投影机，机身材质、散热片和散热风扇

内部散热设计

就是三大关键因素，这些部件的选取和设计是一款产品稳定性的硬件指标，也是定价的一个综合指标。

　　由于投影机定位不同，用途不同，售价不同，相应的散热方式也有很大差异。我们将投影机大致分为家庭影院、LED便携、工程投影机三类，并对之采用的散热技术一一进行评述。
（请看下面的介绍）

　　对于投影行业，散热系统的设计能力很关键，是一种技术实力的展示，是一种责任心的体现，更是品牌文化的精髓所在。

　　散热系统=品牌价值。经历高温+时间的折磨，优秀的投影产品会带给用户良好的使用感受，也是厂商向用户宣传品牌文化价值的最好机会。

　　一些知名品牌，历经岁月洗礼，能够经久不衰，不是因为技术，而是品牌文化无法复制。铺天盖地的电视宣传奥运广告，仅能成就短暂的辉煌，只有优秀稳定的产品才能铸就用户心中的金牌。

高端影院投影机，散热系统三大绝技
	庞大机身，不单为了安装大口径的高素质镜头，大空间是合理散热系统的前提。多数高端影院投影，达到了中低端工程投影机的体积。空间更宽阔，通风散热的通道工作效率高，投影机内部不易积累热量。	重量惊人的秘密。镜头是全玻璃材质，固然沉重，但是大量的金属散热片，也是增重的重要原因。大面积的散热鳍片，可以迅速带走热量，关键是可以在完全没有噪音的情况下提高散热效果。	大尺寸、低转速的散热风扇。风扇的噪音，往往就是电子产品工作噪音的重要来源之一。而大尺寸，也必须安装在庞大的机身内。

　　家庭影院投影机，无疑是看高清大片的首选。高端影院投影机，散热设计的关键词是静音。
　　无论是私人影院，还是小型多媒体影院，看电影不仅苛求视听感受，而且也追求一种合适的氛围，同时营造一种舒适温馨的环境。看电影时，环境噪音是最不可容忍的。隔音设施，只能屏蔽外在的噪音，但是内在噪音更加惹人气恼。如果看片时，投影机还有工作噪音，岂不大煞风景。
　　高端影院投影，不仅在显示效果上非常出色，其散热设计也是相当给力，保障稳定工作的同时，还要达到“静音”效果。绝对的静音是没有的；一般低于50分贝，对于我们没有影响；而低于40分贝我们就可以理解为安静，或相当于静音效果。
　　在风扇方面，提高散热效果的方法有4种：A，增加风扇个数；B，提高风扇转速；C，加大风扇尺寸；D，改进扇叶、电机的设计。前2种方法比较简单，成本低廉，容易实施，但是会产生更多的噪音，这对于高端影院投影机而言是不能接受的。
　　影院机型中，高端比低端贵的理由之一就是散热效果更加出色，而特征就是工作噪音非常小。

家庭影院

高端投影机的内部散热系统

庞大的散热片

LED便携投影机，散热系统三大绝技
	特殊机身材质。LED便携投影外观非常时尚，金属起到的锦上添花的作用功不可没，其实这些金属或部分金属材料应用的目的是降温。不光投影机/手机/笔记本电脑/电视等设备金属材质都是散热的良好保障。	大量的热管和铜质散热片。在普通金属中，铜的导热效果最好，更轻更薄的铜质鳍片可以实现非常好的散热效果。	小尺寸、小涡轮风扇。由于LED光源的特殊性，比起传统光源的功耗更低，风扇转速适当提高，可以保障热量及时排出，而且产生的噪音在可控的范围内。

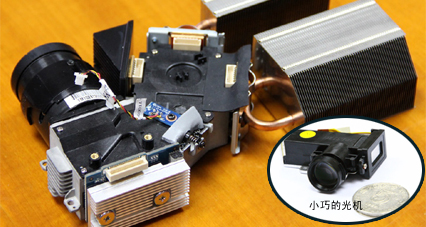

　　■ 散热系统
　　LED便携投影机，散热系统的难度在于维持轻巧时尚的外观，在尽可能小的机身内安装完整的散热系统。
　　散热最佳材质，无疑是金属，这也是任何高端设备实现良好散热的首选材料。莫信塑料、树脂、亚克力等诸多人工合成品，与金属相比，在散热方面真的是不堪一击。若你能接受金属的汽车比塑料的好，不得不接受金属的笔记本、金属的手机、金属的投影机确实是有内在的优势和昂贵的理由。
　　这也是为何会出现一个很纠结的状况。国产小品牌，生产了大量的低亮度的LED便携投影机，但是亮度始终上不去，在150流明以内徘徊。大量的金属，提高了制作成本，这是小品牌无法承受的痛，更关键的是散热系统的设计能力无法更上亮度的提升。
　　在散热方面，国产厂商的设计能力有待提高，尤其是一些精巧的电子产品，金属漆、金属装饰皮等投机取巧，只能短暂的欺骗消费者的双眼。

　　对于高端的工程投影机，极热就是关键词。
　　由于工程投影机的特殊性，无所不用就是特点，几乎所有的散热技术都采用：大尺寸、金属机身，大量、高转速、大尺寸风扇，热管，大面积金属散热片，液冷技术，多条散热通道等技术。但是这些依然无法保障顶级工程投影机的需求，高亮的工程投影机都是双数的灯泡，每个灯泡都至少有一个备份。为实现高亮，双灯叠加出高亮，同时每个灯泡还有备份，其内部结构的复杂性可想而知。在一些特殊场合，需要3万流明的亮度，不光灯泡需要备份，主机也需要备份。这种特殊的倒班制度，在工程领域很常见，每家都有专利的技术。
　　顶级工程投影机的灯泡在工作中，时刻都是一个危险分子。试想一下，7千到1万瓦的功耗，3万至5万流明的亮度，产生的热量不可想象。面对这些恐怖分子，从软硬件方面的监控也是必不可少。
　　由于工程投影机的热量惊人，显示芯片也要承受不小的压力。在高端工程投影机上，各类显示芯片的后部也有一套单独的散热系统，保障稳定运行，也为了延长芯片的使用寿命。

高端工程投影机，散热系统三大杀手锏
1，芯片单独散热系统。 2，倒班制度。多灯技术，多机轮换机制。 3，智能管理技术。

cooltek散热技术

投影灯芯

DMD芯片的寿命

写在最后：高端的投影产品，在散热方面都有一些独特技术。本文的目的是，既希望影音发烧友能买到称心如意的影院产品，也期盼国产厂商能加强散热方面的设计能力，同时也期待工程领域的散热技术能够造福社会。
