| GLOVIEW手指触摸式液晶屏 |
| 一、简介
上海易视计算机科技有限公司是国内外激光影像技术的先行者和领导者，是一家专业从事激光影像技术研究的技术型公司，公司总部坐落于上海市漕河泾高科技园区。我们于2010年中期开始研发激光影像技术，经过三年多的不断创新与研发，我们推出了第三代激光影像技术，它不仅更加的稳定，也更加容易安装与使用，并且它的响应速度提升了一倍，延时却降低了一倍。目前，它依然是全球最先进的激光影像技术，主要表现在自动化程度和稳定性两个方面，使用我们的手指触控电子白板可以将普通液晶屏改造成手指触控液晶屏，且液晶屏没有边框限制，可做无边框触摸液晶屏。
|
二、激光影像技术(LICT)技术原理：  在显示画面上方安装一个红外激光模块，在投影表面上形成一个高于表面1-2mm、厚度约1mm的不可见光膜，当手指或任何不透明的物体接触表面时，光线被反射到设置在投影机上方的一个图像感应器，再通过对光电位置的精确计算，得到鼠标的坐标。 |
三、激光影像技术(LICT)特点:
|
| 四、同红外触摸边框改造对比 |
液晶屏是一种人人都会使用的与计算机沟通的设备。不用学习，人人都会使用，是触摸屏最大的魔力，这一点无论是键盘还是鼠标都无法与其相比。目前，直接购买触摸屏的成本很高，一台50寸左右的触摸屏价格都在人民币1万元左右。随着人们对触摸屏需求的增长，市场上出现了很多液晶屏改造触摸屏的技术，红外触摸框就是目前使用最多的方案之一。用户单独购买一个与液晶屏同等尺寸的红外触摸框，然后将其加装到液晶屏上即可，这种方案安装比较简单，相比于直接购买触摸屏，成本要低很多。然而，它有很多缺点：红外触摸框的尺寸固定，同一款红外触摸框不能应用于其他尺寸的液晶屏改造，加上它的框是开模生产，因此对于液晶屏的厂商来说，如果要改造液晶屏成本将会很高，生产周期也会很长，而且库存里要有不同尺寸的红外框。这种情况限制了液晶屏改造的发展。 |
上海易视正是基于这种需要，开发出了世界上首款便携式的手指触控解决方案。它可以支持从32寸~100寸的任意尺寸的液晶屏，而且不随着尺寸的增加而增加成本，另外这个产品是不需要外框的，而且无需开模，只需用3M胶将显示器与一块尺寸与液晶屏一致的透明亚克力板或普通的玻璃对好位置后粘贴轻压固定，然后将激光发射器部分用螺丝固定到普通玻璃或透明亚克力板上即可，安装相当方便，而且大大降低了成本。 |
| 五、产品连接图 |
|
六、改造实例图 |

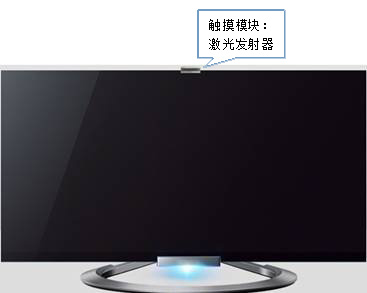

| 1、安装方法：安装时需在液晶屏前面安装一块同液晶屏大小一致的厚度在5mm的钢化玻璃或透明亚克力板，然后将我们的激光发射器通过螺丝安装在钢化玻璃或透明亚克力板上，摄像头通过标配的L型支架安装在液晶屏前上方位置即可。 |
2、安装实例图 |

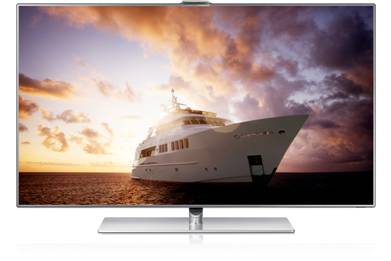

2）边框超薄型展示 |

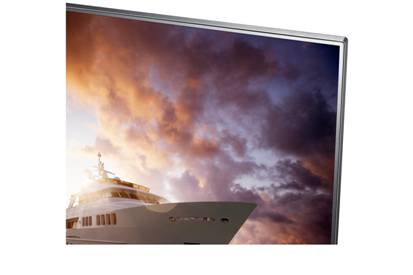

3）无边框展示 |

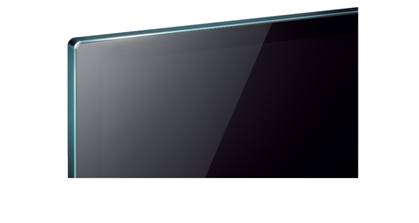

4）无边展示： |
| 七、易视激光影像技术的主要功能优势: |
| 1．高稳定性：通过多种抗异常光点干扰的算法和滤光片推拉装置，使得系统不易受到外界环境、光线的影响，即使有爬虫或灰尘滞留在液晶屏上都可正常操作。 2．支持多种手势识别：支持单指书写；两个手指实现漫游功能；手掌擦除功能；两个手指实现放大缩小功能；两指滚动功能等。 |
|
 手掌停留2秒打开聚光灯 |
| 3．5秒全自动校正定位(如图A)。而红外和光学都只能进行手动定位，我们的定位更加精准，操作更加简便。 4．支持10点手指触控（10人同时书写）。 5．投影尺寸范围更广：支持32—100英寸，有阳光的情况下。（无阳光的情况下可达到32-120英寸） 6．高集成、便携式、安装方便。整套产品总重量只有500克。安装简单方便，只需将激光发射器部分用螺丝固定到液晶屏前面的普通玻璃或透明亚克力板上，将信号接收器部分（摄像头）用双面胶或固定支架固定到投影机或其他物体上即可。整个过程无需专业技术，任何人都能安装。 7．信号接收器（摄像头）集成定位软件。更换电脑在分辨率不改变的情况下无需重新校正定位即可操作，节省了定位的时间，更加简便易用。 8．外观更加小巧。激光发射器外观小巧（尺寸：3.5cm*17cm*2.4cm)，可以直接固定在液晶屏前面的玻璃或透明亚克力板上。 9．无线连接方式。摄像头信号接收器和激光发射器之间采用无线方式传输数据，且摄像头通过无线信号自动控制激光发射器的开和关，大大提升了激光发射器的使用寿命。 10．滤光片自动推拉装置：自动定位时拉开滤光片，定位完成关上滤光片,使得抗强光干扰能力大幅提升,自动定位成功率大幅提高。 11．将普通液晶屏改造为手指触摸屏。本产品可以将任何液晶屏改造成手指触控屏，直接将产品固定到欲改造的区域上方即可。 12．任何不透明的物体都可以当做操控笔使用。在互动区域内，任何条状不透明物体都可以当成操控笔来使用。 |
八、技术参数 |
GLOVIEW激光影像技术产品 |
|
定位 |
5秒钟自动定位、25/36点手动定位、4点半自动定位 |
手势识别 |
单手指书写，手掌擦除，两指漫游，两指放大缩小，两指滚动，手掌停留2S打开聚光灯，手掌双击回到桌面 |
触控点数 |
10点触控，书写和擦除可同时进行 |
延时 |
<30ms |
滤光片推拉方式 |
软件自动控制推拉滤光片，增强稳定性 |
最小互动区域 |
32英寸 |
最大互动区域 |
无阳光照射环境120英寸,有阳光照射环境100英寸(不同型号有所差别) |
手触技术 |
激光影像定位技术(LICT) |
定位精度 |
偏差小于1个像素 |
投影比例 |
16:9 |
投射比\型号\安装距离 |
超短焦：0.19；型号：FP3CHGLD4；安装距离：0.30~0.40m |
激光器数量 |
短焦/长焦 3个；超短焦 4个 |
激光器波长 |
808nm |
总功耗 |
5w |
光功率 |
150mw*3 |
电源 |
5V/1.5A |
信号接收器 |
120帧/秒 |
连接方式 |
信号接收器与电脑采用USB线连接（接收器端使用mini USB,电脑端使用标准USB）,激光发射器只需供电,信号接收器与激光发射器之间采用红外无线连接. |
重量 |
0.5kg |
系统要求 |
Windows XP, Vista, Windows 7，windows 8 |
软件 |
图像定位软件和GLBOARD教学软件 |
认证 |
CE, FCC |
质保 |
2年质保 |
产品组成 |
1、信号接收器2、激光发射器 3、万向支架 4、一字支架 5、USB数据线（12米*1）；6、可伸缩教鞭笔 7、电源适配器 8、使用手册 |
九、易视手指触控电子白板与其它技术对比表 |
技术原理 |
产品架构 |
自动 |
手指 |
手势识别 |
成本与尺寸关系 |
维修 |
抗灰尘力 |
美观度 |
生产成本 |
易视 |
激光发射器(3.5cm*17cm*2.4cm)+接收器,激光发射器安装投影画面上边缘,另外三条边不需要安装任何设备 |
支持 |
支持10点触控 |
多种手势识别,响应速度更快 |
尺寸增加成本略微增加 |
维修只需换产品,无需返修板体 |
强 |
无边框,可用在超薄无边框液晶屏上 |
一个工人半小时可以完成安装调试，生产成本低。 |
红外线扫描 |
液晶屏四周加装红外框 |
不支持 |
支持1点或2点,多点部分支持 |
部分品牌支持 |
尺寸增加成本大幅度增加 |
维修时需返修板体 |
差 |
有边框,需在原有液晶屏基础上增加边框,美观度差 |
安装复杂，生产成本高 |
