系统设计要长远考虑、全面规划，并应遵循以下原则：

先进性和灵活性原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。在用户可能的财政预算范围内考虑先采用国内业已成熟的先进技术和产品，以适应不断革新的趋势，并利于向更高水准的系统平台升级。灵活性体现在对具有不同的用户提供不同的服务。

经济性和开放性原则
在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。系统具有可扩展性，兼容流行技术趋势，易于和现有网络系统和Internet连接。基础结构能够与多种数据通信媒介接口，支持多媒体技术，以适应未来技术的发展，不断提供增值服务。

系统设备选型原则
选用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保障设计指标和系统工作的可靠性。
设备基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保障器材和系统的先进性、成熟性。
选用高度智能化、高技术含量的产品，建立开放式的系统架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

实用性和可靠性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。从用户实际需求出发，系统平台作为整个信息交互基础，必须可靠使用。采用的技术手段要求具有先进性，同时必须成熟。
尽量使用主流的工业产品以降低开发和应用过程的风险，并具有完整的文档资料和相对便宜的价格。优选实力雄厚的先进厂商的名牌产品，以求长远的客户服务支持。

可扩充性、可维护性原则
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。

该项目建设应急指挥中心，涉及音视频切换，KVM坐席管理，大屏拼接等。
3.1 指挥中心
指挥中心大概分为2大区域，坐席区域和显示区域。
坐席区域
坐席区域根据各个坐席的角色，可进一步划分为业务系统坐席，管理员坐席和首长席。
业务系统坐席主要用于操作接入指挥中心的各个业务系统，其使用者是各个业务系统的操作人员，在权限范围之内，可对机房中指定的服务器、计算机和主机进行操作。通过可视化控制客户端可进行视频预览，并将感兴趣的视频信号通过输出节点切换到独立的显示器进行监控观察。当通过KVM终端对远端主机进行操作时。
首长席主要供现场的领导观看系统中的视频信号，可预览或观看系统中的所有视频信息，首长席配备有可视化控制客户端、输出光纤节点和显示屏，但因为无需操作业务系统，不配置KVM功能。
显示区域
显示区采用LED拼接组成拼接墙墙，用于重要显示重要的视频画面，以便现场所有人员一起观看和分析，可以采用输出节点内置的电视墙功能，也可以用专门的处理器与输出节点对接。业务系统操作人员可将其权限范围内的视频源推送到大屏，而管理员则可将任意视频源推送到大屏。

根据对项目实地考察和用户的沟通，我们指挥中心的建设所涉及的系统进行统计分析，推出一套4K坐席管理平台方案，包括有：音视频切换传输系统、拼接显示系统、KVM坐席协作管理系统。

4.1指挥中心的建设

4.1.1音视频切换传输系统建设
根据对指挥指挥中心的音视频切换，传输功能分析需求。指挥中心有不同类型多个的输入信号源（HDMI、DVI、VGA、光纤等信号）和不同类型的输出设备（电视机、大屏、终端等设备），有本地和远程的信号源，信号传输要求可支持4K信号传输，我们推荐采用CREATOR的UHD 4K可视化传输系统来满足应用需求。不同类型信号源接入到4K矩阵不同相应输入接口，经过4K矩阵从输出接口传输到输出显示设备。
CREATOR快捷可视化传输系统是以UHD系列的混合插卡主机箱配合输入输出板卡和周边的发送接收模块等来实现的一套支持多种空间分散不同类型信号的接入，信号的切换，远距离传输和，可视化终端触控管理的智能化管理平台。
不同距离和类型的信号接入
矩阵主机支持混合插卡的模式支持各种不同的类型信号：CV，Ypbpr，VGA，SDI，DVI，DP、HDMI，IP，HDBaseT，Fiber等。支持各种不同类型信号之间的转换和切换，输出信号分辨率可调用以兼容不同显示设备。
实时的无缝切换

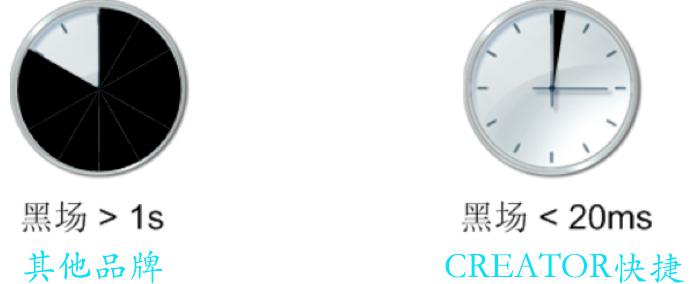

CREATOR图形图像可视化传输系统支持无缝实时切换功能（图像切换间隔无黑场出现），设备内部硬件的高清信号处理机制，从原理上确保了单个或多个信号进行切换时没有黑场间隔困扰。高清信号切换间隔只有人眼无法察觉的数帧时长，切换间隔将已经达到实时、无缝。另外传统的信号切换器在切换过程中产生的裂缝、抖动，已经不能满足高端客户和系统的应用需求，无缝切换将使得切换器在切换过程无闪烁、无黑屏、无抖动、无裂缝等特点而满足指挥中心对信号实时的要求。

4.1.3拼接显示系统建设
在指挥中心现场配置输出设备，除了终端、显示器、电视机等输出之外，还配置有LED大屏做主要显示。显示器、电视机等显示设备通过4K矩阵可直接输出显示。LED大屏图像显示需要除了支持任意开窗、叠加、漫游、全屏、缩放等功能，还需要支持动态字幕显示功能。根据这需求，我们推荐采用CREATOR的LED拼接处理器来满足这LED大屏的要求，信号源输入4K矩阵，接着输出到LED拼接处理器，然后上大屏显示，可对LED大屏任意开窗、信号切换显示，包括字幕的动态更改显示。
CREATOR快捷LED拼接处理器，信号输入输出接口支持HDMI、DVI、VGA、HDBaseT、SDI、光纤、IP等视频接口，支持对多组大屏处理，支持4K图像传输，支持任意开窗、叠加、漫游、全屏、缩放，单块屏支持最大开八窗口，支持字幕显示，底图和拼接回显等功能。

4.1.4 KVM坐席协作管理建设
指挥中心后台机房有多台服务器、工作电脑等设备运行，由于数据需要管理运用，系统管理员需要登录系统进行对这些服务电脑操作，如果按以往的系统维护管理，它存在一些缺点：运维效率低，成本高；存在隐性的不安全；远程管理困难，不利于问题的及时响应。 根据这些不利因数，我们采用了CREATOR快捷非IP光纤传输节点，结合4K矩阵传输系统，提供一套安全、便捷的KVM坐席协作管理平台来解决这些不利因数，以提高系统运行维护管理水平。

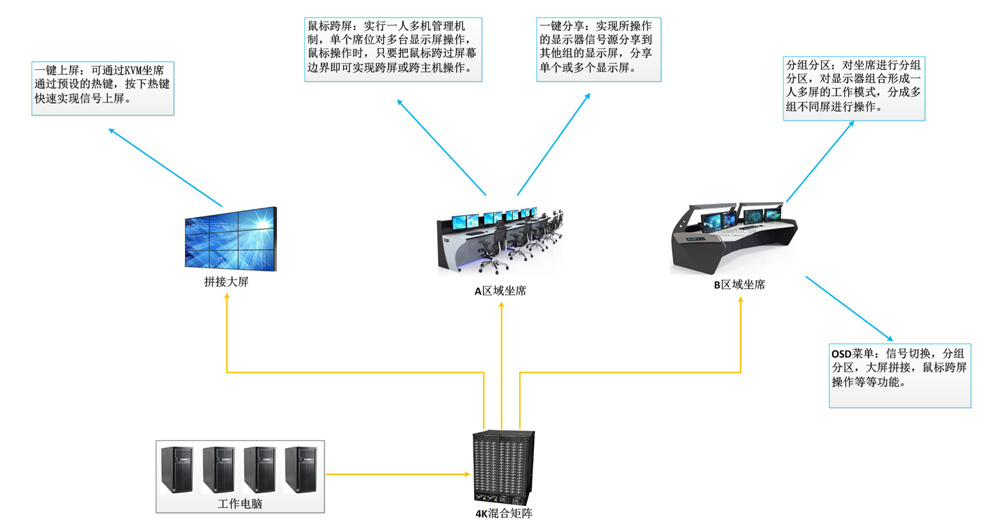

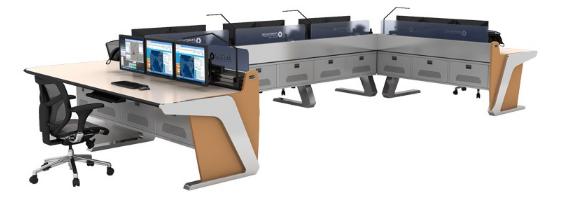

在指挥大厅有一套KVM坐席的操作台，可以根据不同需求对显示器进行分区分组排列，可针对情况按需设计两连屏、三连屏或者上下左右四分屏排列。KVM坐席协作管理平台配置光纤传输节点，服务器电脑信号（包括USB信号）接入非IP输入节点，通过光纤传输到到4K矩阵，然后光纤输出到非IP输出节点到操作系显示屏和鼠标键盘，非IP光纤传输节点具备光纤KVM坐席协作管理功能，输出节点支持OSD菜单功能，在操作端可以对任意一台电脑主机进行切换控制。
KVM坐席协作管理平台支持鼠标跨屏跨电脑漫游，实现一人多机控制，支持一键上屏，将所操作的电脑桌面推送到大屏，支持一键分享，将操作的电脑推送给其他分组的显示，支持分组分区，对显示器组合形成一人多屏的工作模式 。

鼠标跨屏漫游：鼠标操作时，只要把鼠标跨过屏幕边界即可实现跨屏或跨主机操作，实现上下左右跨鼠标操作电脑信号，操作过程鼠标键盘灵活，无延时、无卡顿。

一人多机：实现一个人一套鼠标键盘，即可对机房多台显示屏信号源或多台服务器、电脑进行操作。

一键上屏：可通过KVM坐席通过鼠标调用OSD菜单推送功能，双击输出的显示通道即可把当前信号上屏，可以任意对大屏每块信号源进行切换。

一键分享：实现所操作的显示器信号源分享到其他组的每一块显示屏，分享单个或多个显示屏。例如A区域视频分享到B区域显示屏显示。

分组分区：对坐席进行分组分区，对显示器组合形成一人多屏的工作模式，分成多组不同屏进行操作。例如可以A区域两连屏，B 区域三连屏，C区域四分屏等等。

5.1 CREATOR快捷 4K矩阵系统优势

5.1.1 多种不同类型信号的接入方式
可视化综合管理平台支持各种不同类型信号的接入：CVBS，Ypbpr，VGA，DVI，HDMI，SDI，DP、IPC，HDBaseT，Fiber。
根据项目需求情况，对高清视频传输参考其节点距离给予不同的接入方式：
距离在30米以内，信号可直接接入矩阵。
距离大于30，小于100米，建议采用IP或HDBaseT双绞线传输接入矩阵。
距离大于100小于20KM，建议采用单模光纤的方式接入。

5.1.2 多用户可视化触控操作
可视化综合管理平台支持多个客户端同时对系统进行管理控制，在客户端可以实时预览所有接入的视频图像。

5.1.3 支持控制卡编程功能
支持控制编程控制大屏开关，电视开关等简单的中控控制命令功能。

5.1.4 兼容多格式信号输入

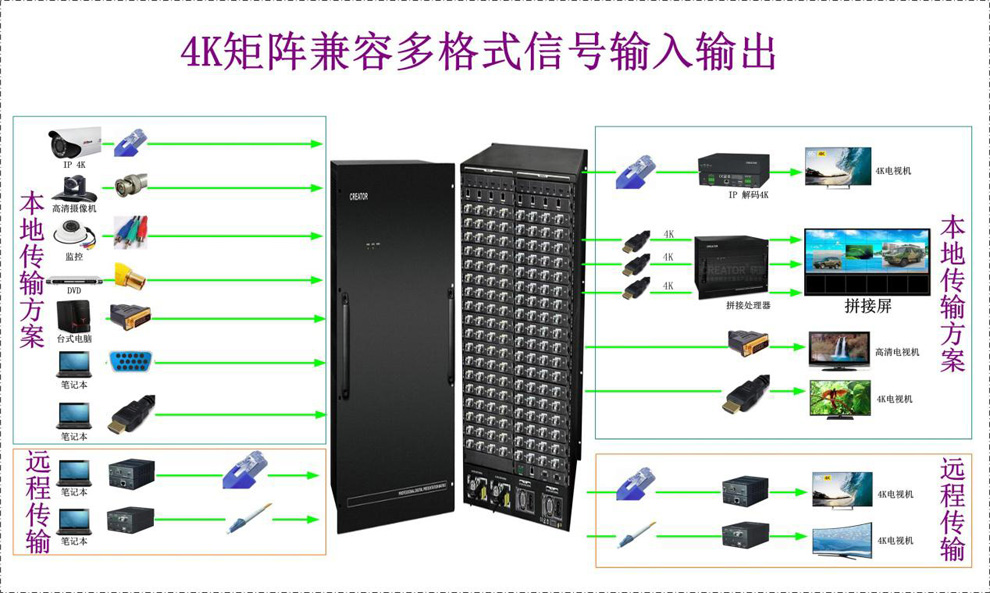

针对信号多样化，现场施工环境复杂等特性。CREATOR快捷为用户提供本地信号和远端信号的传输方案，本地输入输出支持DVI、VGA、CVBS、YUV、DP、HDMI、SDI。远端输出支持HDBaseT\SF光纤传输最远可达20KM。

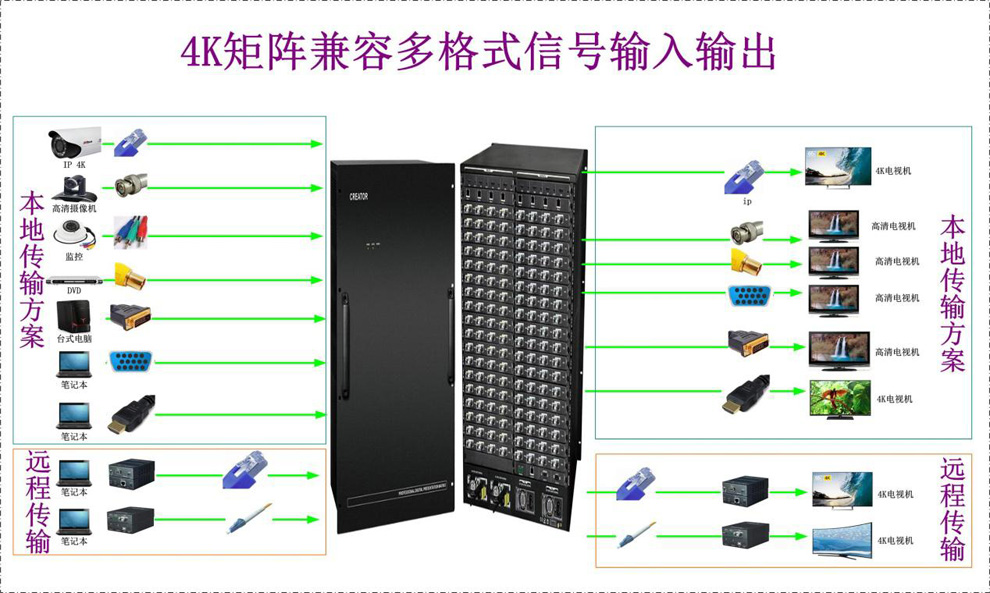

网络摄像机信号（TCP/IP）,高清数字信号（HDMI/DVI）、模拟信号VGA\YUV\CVBS。可以支持兼容常见的各种分辨率，且输出可以自定义分辨率显示。所有不同信号类型直接均可同过管理平台进行切换和转换。对于信号源距离的不同，CREATOR提供了不同接入方案：
1、高清HDMI/DVI信号的直接接入，可以支持信号均衡，输入端可延长至35米。
2、使用双绞线（HDBaseT和IP）传输高清音视频接入，支持距离100米。
3、使用光纤信号传输，单模单芯支持20KM。

5.1.5 支网络球机接入和矩阵IP解码
UHD矩阵可以接入市场上全品牌的网络摄像机，例如海康、大华、天地伟业等等各大部分品牌的网络ip球机，可以使得各个会议室的网络ip球机信号可以互联互通，自由切换至大屏。

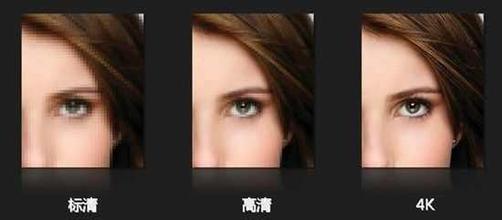

5.1.6 支持（4K）超高清分辨率显示
支持4K单屏输出和输出显示，满足用户对超高清视频信号的需求。对于高清和标清信号的接入可以进行倍频，倍线处理提升图像的清晰度给用更好的视觉体验。

5.1.7 无缝切换

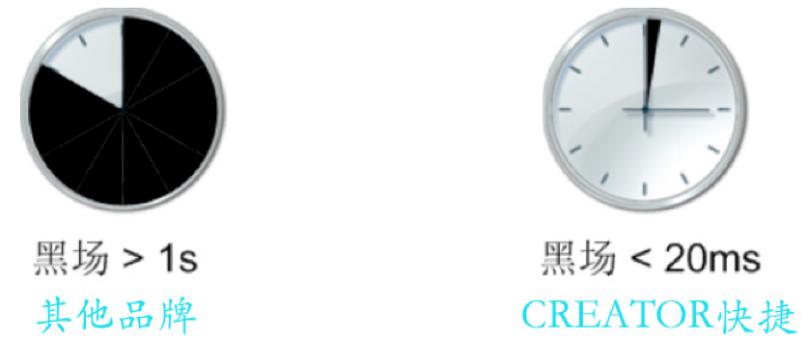

支持无缝实时切换功能（图像切换间隔无黑场出现），设备内部硬件的高清信号处理机制，从原理上确保了单个或多个信号进行切换时没有黑场间隔困扰。高清信号切换间隔只有人眼无法察觉的帧数时长，切换间隔将已经达到实时、无缝。

5.1.8 多平台客户端同时操作

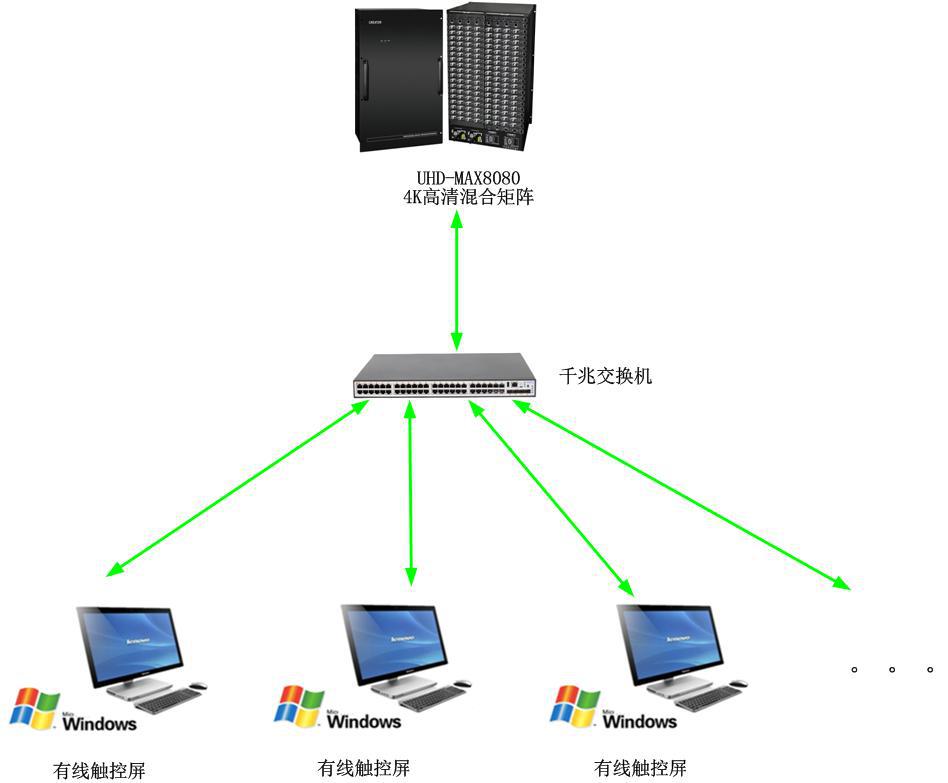

UHD系列矩阵支持多客户端多平台同时触控操作，且各个客户端触控的信息完全同步，确保当前设备或系统状态可以快速高效的反馈给用户。当前支持IOS系统，Windows系统，和CREATOR触屏。

5.1.9 高带宽、全帧处理
UHD系列矩阵纯硬件FPGA架构，crosspoint交换处理总线 ，高带宽背板设计，全帧处理，视频画面清晰细腻流畅。
机箱结构采用混合插卡结构，4路/卡，所有输入输出板卡均可热拔插 ，支持双电源冗余备份，支持备份电源自动启用， 支持机箱温度状态监测，智能风扇散热控制。

5.2 CREATOR快捷LED拼接处理系统优势

5.2.1 支持多种信号的接入
4K系列拼接处理器信号支持各类型信号接入，输入输出接口包括HDMI、DVI、VGA、HDBaseT、SDI、光纤、IP等视频接口。

5.2.2支持大屏拼接功能

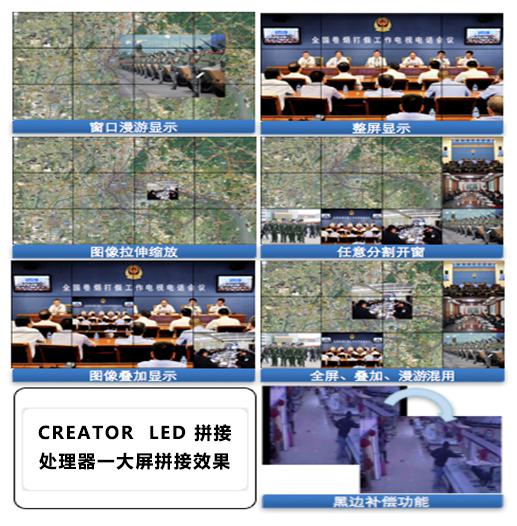

支持HDMI拼接输出，支持视频开窗，画面叠加，缩放，漫游，具有黑边补偿功能。支持最多512个拼接预案管理 ，支持最多五组拼接屏幕 ，支持高清底图功能 ，支持LED屏幕分辨率自定义输出，矩阵板卡单个输出端口支持同时 开窗8个4K@30Hz拼接图层显示 。

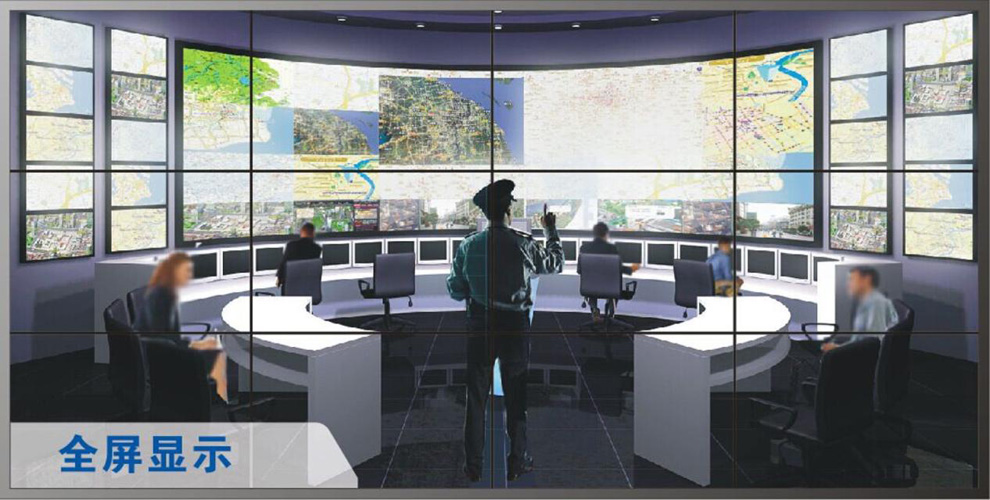

整屏显示
可实现任意一路输入信号实现整屏显示，通过整屏显示用户可实现对局部重点区域信号实现重点监控的目的。

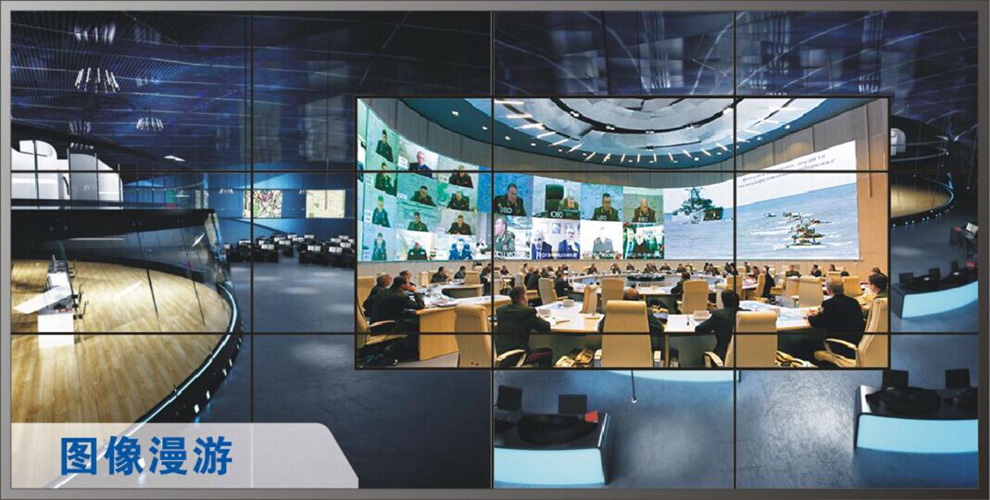

图像漫游

图像叠加
支持多画面叠加，用户可根据需要在任意显示画面上叠加显示其它画面。

图像缩放
分布式交互系统可实现显示画面的任意拉伸缩放，用户可根据需要任意调节，拉伸缩放之后的图像不会失真。

多窗口显示
支持任意开窗，用户可以根据自己的需求，来选择开窗数量和布局。

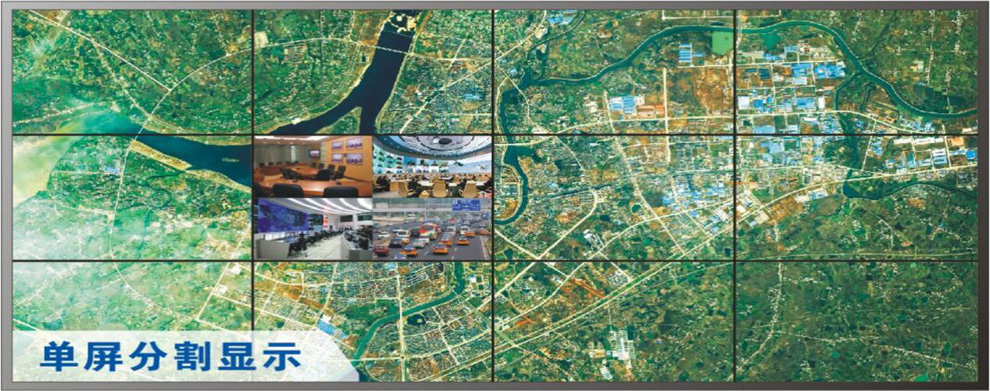

画面分割显示
支持画面的任意分割显示，用户可根据需要在单屏幕上任意分割显示多个画面信号，从而增加了信号源上墙显示的数量。

非常规拼接

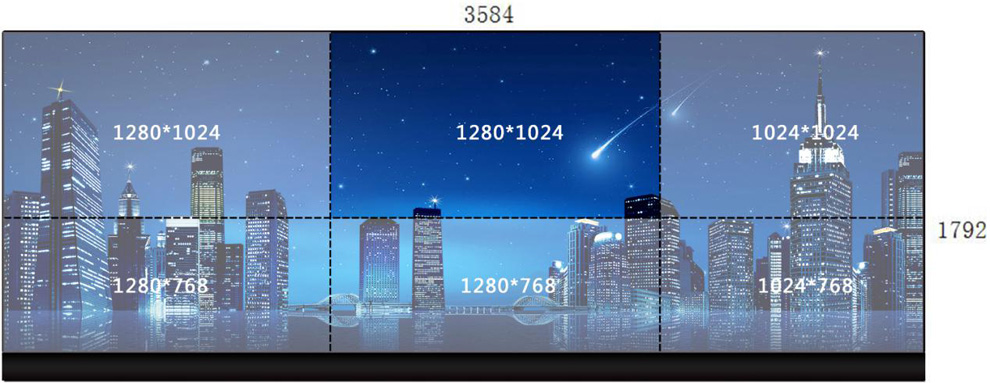

支持不同分辨率大小 LED 模组的拼接显示，LED 拼接器的每个输出接口可支持8个图层的显示，可满足不同现场的非常规分辨率拼接及显示需求

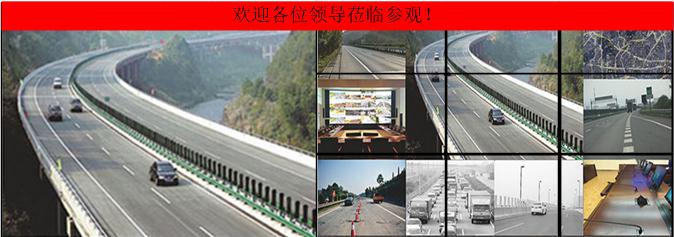

5.2.3支持动态字幕
支持电子会标动态字幕，字幕可图片、文字形式上传显示，字体颜色大小、字幕背景颜色、字体速度（左右移动）均可调节。

5.2.4大屏模式回显功能
支持模式回显，对大屏进行各种拼接模式，可在客户端软件预览区或者输出显示设备进行事实显示，回显画面。

5.2.5多用户可视化触控操作
通过网络连接控制卡，可进行可视化操作控制，支持实时回显。信号预览区域不需要添加预览控制卡。

5.3 CREATOR快捷非IP坐席管理系统优势

5.3.0 操作灵活性强
非IP坐席管理系统以光纤形式传输，传输距离远。支持信号切换，切换操作过程无卡顿，无延时，无黑屏。鼠标键盘操作快速，灵敏，无延时。

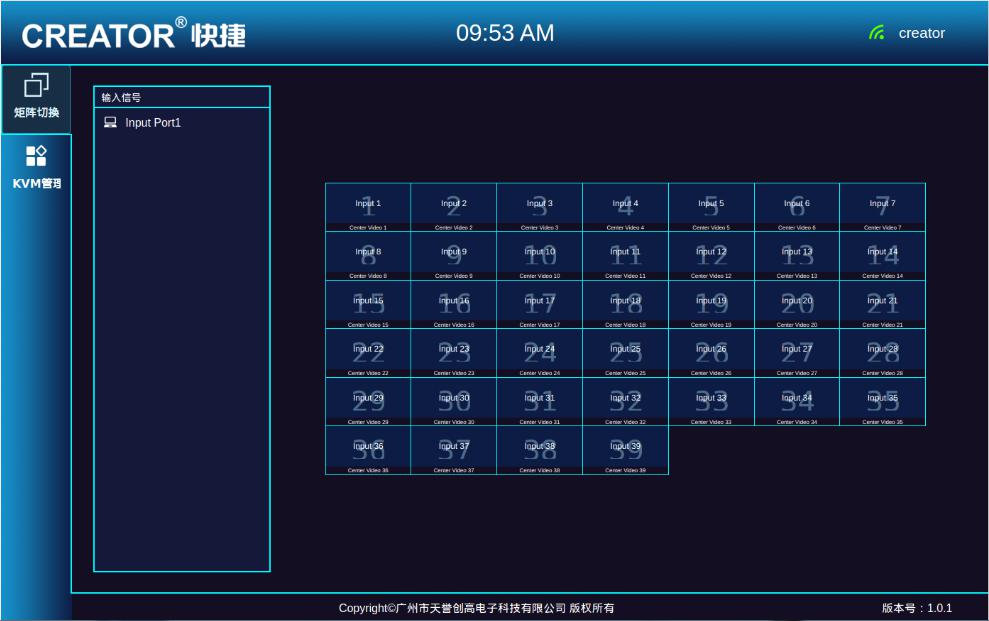

5.3.1 支持OSD菜单管理

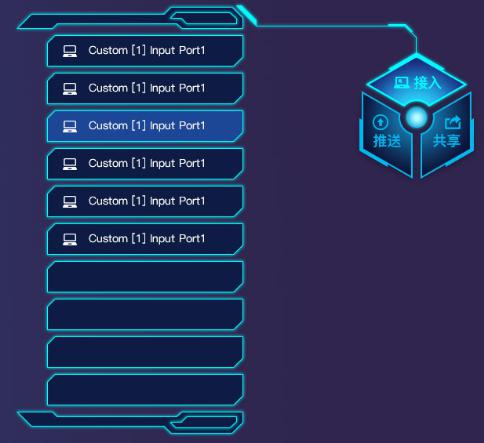

按下键盘热键BREAK按键即可弹出KVM管理OSD菜单管理页面。菜单功能可矩阵切换和KVM管理功能。
鼠标调用OSD管理菜单，管理菜单功能有信号接入切换，一键上屏推送，信号共享等功能。

5.3.2 矩阵信号切换
矩阵信号切换： 对矩阵其他的所有输入输出均可进行切换，切换过程无卡顿，无延时，无黑屏，操作简单，只需鼠标操作即可。支持对输入输出名字进行修改。

5.3.3 支持分组分区

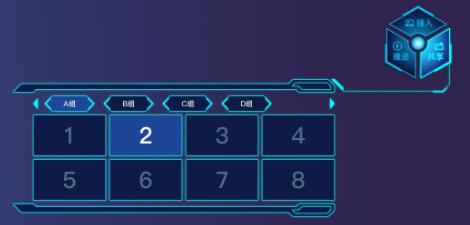

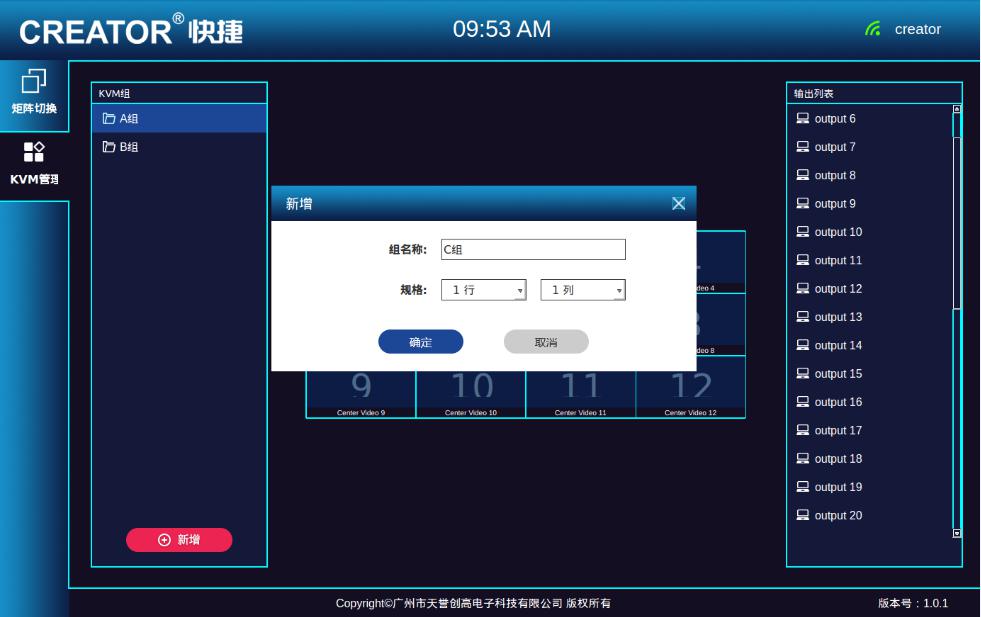

分组分区：进行对每个区域的操作席进行分组，可进行分多个组，对每个组进行不同的排列，多种不同规格设置，可设置一人多机模式。对不同组不同显示器均可更改名字。

5.3.4 一人多机操作
一人多机操作：当前显示屏的信号进行鼠标键盘操作，也可通过切换输入电脑信号进行对其操作，在鼠标调用OSD菜单选中接入在弹出的输入源进行双击，即可切换电脑信号到当前显示屏。

5.3.5 信号共享
信号共享：将当前操作显示信号共享到其他组显示屏。在鼠标调用的OSD菜单共享功能，可以将当前显示屏显示信号共享到本组其他显示屏或者其他组显示屏显示，只需鼠标双击需要共享的显示屏即可信号共享。

5.3.6 一键上屏
一键上屏：将当前操作信号推送给大屏显示。在OSD菜单中选择推送，在弹出的列表中选择所要推送到那个通道输出即可，只需鼠标双击即可推送，推送快速，无延时。

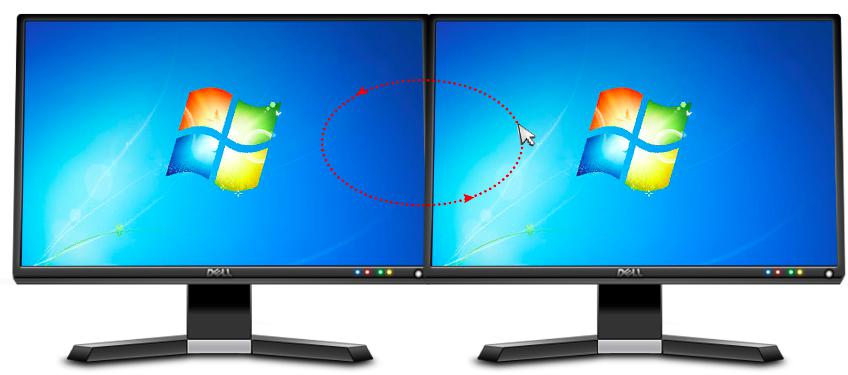

5.3.7 支持鼠标跨屏
鼠标跨屏管理优势：可以满足客户一人多机的需求，可以在不变化坐席位置的情况下，不使用中控软件切换电脑主机的情况下，轻松实现鼠标跨屏控制多台电脑PC主机。真正实现的无延时一人控制多台pc主机酷炫功能，跨屏功能给指挥中心带来了使用的便捷性和高效的办事效率。

6.1 系统清单

序号	名称	型号	数量	单位
1	4K高清混合矩阵	UHD8080	1	台
2	HDMI输入卡	UHD-IN HDMI4
3	VGA输入卡	UMAX-IN VGA4
4	DVI输入卡	UMAX-IN DVI4
5	IP输入卡	UHD-IN IP2
6	SDI输入卡	UMAX-IN SDI4
7	HDMI输出卡	UHD-OUT HDMI4
8	DVI输出卡	UMAX-OUT DVI4
9	IP输出卡	UHD-OUT IP2
10	双绞线输出卡	UHD-OUT HD4
11	拼接处理器	LED-PRO3616
12	HDMI输入卡	LPRO-IN HDMI4
13	HDMI输出卡	LPRO-OUT HDMI2
14	非IP 发送节点	CR-Z100-I
15	非IP接收节点	CR-Z100-0

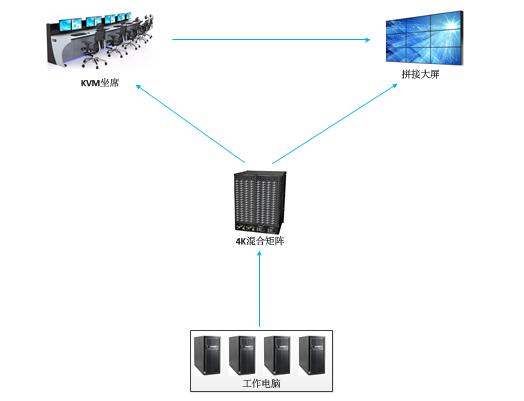

6.2 系统设计图
