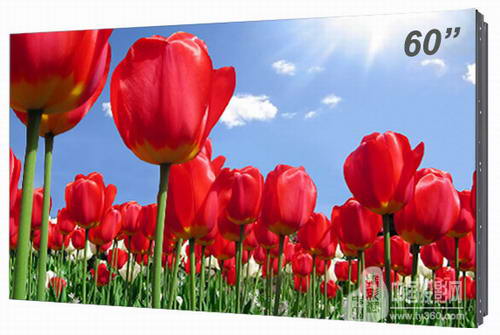

60英寸超窄液晶显示单元
LDU601 60英寸液晶显示单元技术指标如下:
型号 |
LDU601 |
|
放置 |
水平/竖直 |
|
液晶面板 |
屏幕尺寸 |
60英寸(152.4cm对角) |
最大分辨率 |
1366x768像素 |
|
显示色彩 |
约16.77百万 |
|
最高亮度 |
700cd/㎡ |
|
输入端子 |
标准 |
PC模拟:迷你D-sub15针x1 |
HDMIx1 |
||
3.5mm–直径迷你立体声插孔x1 |
||
RS–232C
D–sub9针x1 |
||
控制单元端口
x 1 |
||
选购PN-ZB02接口板 |
PC数字:DVI-D24针x1 |
|
PC模拟:BNCx1 |
||
视频:BNCx1 |
||
S-视频x1 |
||
分量视频:BNCx1 |
||
音频:RCA针(L/R)x2 |
||
输出端子 |
标准 |
音频:RCA针(L/R)x1 |
|
RS-232C
D-sub9针x1 |
|
|
选购PN-ZB02接口板 |
PC数字:DVI-D24针x1 |
|
外部扬声器10W+10W |
|
输入/输出端子 |
选购PN-ZB02接口板 |
10Base-T/100Base-TXx1 |
电源 |
100V-240V
AC,50/60Hz |
|
最大功耗 |
480W |
|
运行温度湿度 |
0℃到40℃/20%到80%RH |
|
尺寸WxDxH |
约1335.9x149.3x754.2mm |
|
重量 |
约44kg |
55英寸超窄液晶显示单元
LDU55 55英寸液晶拼接单元技术指标:
指 标 |
55英寸拼接单元
|
拼接缝隙 |
5.3mm
(左上:1.7mm 右下:3.6mm) |
屏幕有效显示范围 |
1209.6(H)×680.4(V) |
LCD拼接组合方式 |
任意行×任意列 |
屏幕比例 |
16:
9 |
分辨率 |
1920x1080(Full
HD) |
背光源 |
直下式LED |
标准颜色 |
16.7
M |
最大颜色值 |
Full
Color |
屏幕类型 |
DID
TFT-LCD |
亮度 |
700
cd / m2 |
对比度 |
4000:1 |
响应时间 |
8
ms |
信号幅度 |
75Ω
1Vp-p VIDEO |
输入信号 |
AV
/ VGA / YPbPr/DVI/HDMI |
通讯接口 |
RS232/485环路输入/输出 |
视频彩色模式 |
PAL
/ NTSC |
YPbPr 信号格式 视频输入 |
1920×1080p/
60Hz |
1920×1080i
/ 50Hz (60Hz) |
|
1280×720p
/ 60Hz |
|
640×480p
/ 60Hz |
|
可视角度 |
178° |
电源输入 |
AC
100~240V, 50/60Hz |
功耗 |
280W |
显示单元尺寸 |
1215.3(H)×686.1(V) |
单元屏净重 |
32
kg |
机柜材料 |
冷轧钢板 |
机柜厚度 |
200
mm~300 mm |
