二，原理与历程
    鼎力HDMI转VGA转换线,不是一条普通的线，而是将转换器置于线中。其内置芯片，将微型芯片内置于线缆间，把HDMI信号一分二解码为VGA视频信号和DC3.5音频信号。原理类似于转换盒，但有改良，抛弃了传统转换盒两边皆为母头还需要外接线缆的做法，直接做成两头公头，更方便直接！
鼎力还独创外接USB增强供电稳定性，特别适合大功率或者功耗大设备。
    历程：
    第一代：HDMIA母转VGA母转换盒即转换器，带音频输出孔，需要对接VGA线缆和HDMI线缆和音频线缆。缺点：两边母头输入输出，需要接线缆较多。

    第二代：HDMIA公转VGA母（长约20CM），将转换盒芯片放于线缆中，带音频输出，音视频同步，需要配合VGA线使用。但不支持部份需要供电强的设备，如小米盒子一代。
缺点：大功率设备无供电，不兼容。

 第三代：HDMI 公转VGA母（长约20CM）带供电。带音频输出，音视频同步，带Micro USB母头供电口。若设备要求供电更稳定，可外接micro usb数据线，通过USB加强供电，如小米盒子一代。缺点：供电完美，但需配套VGA线，USB取电线使用。


第四代：HDMI公转VGA公（2米），带音频同步输出，带外接USB供电。一站式线缆，无需任何转接，超方便！
缺点：基本完美，可增加更多长度，适合不同长度的线缆传输。

 三，参数
    HDMI信号源格式如下：主要有720P，1080I，1080P等；480P（60Hz）,576P(50Hz),720P(50/60Hz),1080i(50/60Hz),1080P（50/60Hz),800*600(60Hz),1024*768(60Hz)
    支持VGA输出格式如下：
    VGA输出分辩率格式随输入格式自动变化，最高支持1920*1080。
640*480(60Hz),720*576(50Hz),1280*720(50/60Hz),1920*1080(50/60Hz),800*600(60Hz),1024*768(60Hz)
    支持音频输出格式：DC3.5mm；

四，鼎力特色

1：内置芯片解码
    众所周之，HDMI走数字信号。VGA走模拟信号，两者不兼容。鼎力HDMI转VGA转换器采用进口芯片，将HDMI信号存储到一个很小的芯片内，解码再还原于VGA和音频，稳定实用。
    2，线缆公头式设计
传统转换盒，两边都是母头式，需要再分别对接线缆。鼎力HDMI转VGA转换器，依据信号源到显示器的最佳距离2米，将转换器做成微型方式，内置于线缆中间，两头都是线缆公头，分别可以直插信号源和输出源。操作更简单，布线更清爽。
    3，线缆USB供电式设计
    一般的转换盒，采用DC5V电源给转换器供电，电源块头大且不方便。鼎力最早把取电做成micro usb母头方式，采取USB外接供电，但需要外接USB线缆（USBA公对MICRO USB公）。后在消费者建议下，在此基础上改良，独创采用外挂式USBA型取电，只要有USB的地方就可以取电，相当方便！
    4，音频一站式输出
    HDMI为音视频同步，VGA只有视频没有音频。鼎力HDMI转VGA转换器，通过芯片将HDMI音视频一分二，解码为VGA和DC3.5，消费者无需再外接音频线缆。

五，支持设备
    带供电支持设备（D-082A/C）：
    不挑机器，兼容最强！支持所有的HDMI接口设备(昂达及一些山寨平板电脑因为HDMI输出不是主动式的暂不能用，安卓系统 4.02以上可以使用；电信ITV盒子不能调频率，摄像机点歌机输出格式不对暂不支持)苹果Retina Macbook Pro,小米盒子1代，台式机，XBO360确认需要供电！
    不带供电支持设备（D-082F/B）：
    普通笔记本/PC，天猫盒子，新小米盒子2代，华为IPTV，华为EC2108V3机顶盒，联想T430U超级本，联想U410，THINKPAD S5，三星NP730，忆典S1机顶盒，开博尔K610高清播放器，天敏电视盒，乐视TV无线机顶盒，海美迪J2，戴尔灵越15VD-4516，华硕GTX650TI，美如画A6，快播小方，XBOXS360，创维E5300，英菲克I7，XBOX ONE次世代主机，杰科R1网络机顶盒 其他未经测试的产品建议购买带供电款。
    如果您的输出设备是mini hdmi、mirco HDMI，可以买转换头转成标准的HDMI接口，再配合本品使用。
    六，使用说明，操作步骤

 一，将线缆各接口正确连接
    HDMI接信号源，如机顶盒，电视盒，网络盒，播放器，电脑等
    HDMI注意为A型，如需迷你HDMI（C型），MICRO HDMI（D型）联系客服

    VGA接显示器，如投影仪，液晶显示器，电视等
    VGA为9针式，如下图（左边9孔蓝色）


电视音频接口DC3.5(可接音箱等）
    如电视上无音频输入，则需要DC3.5转红白AV一分二连接线

 二，设置信号源
    1.设置分辨率
    1) 接电脑时，请将电脑分辨率设为1024X768以下，超过此分辨率转换器将不能工作
    2) 接平板电脑、高清播放机、机顶盒、ps3、X360等需要把输出调节到720P以下后，再接本转换器，否则转换器将不能工作。
    小米盒子设置分辨率图示

2.设置信号输出（如笔记本电脑，需要设置扩展屏幕）
    1）先请接入你想作为扩展屏的第二个显示器（或液晶）接入笔记本的VGA接口；

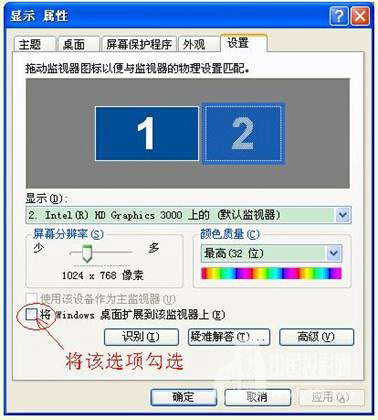

    2）鼠标右键点击桌面→属性，在弹出的窗口选择“设置”

点击这个“第二个屏以后

这时候可以同步设置扩展屏的相关显示分辨率
    3）按下fn+F5（我本子上的扩展屏功能启动组合键），开启功能即可
    三，设置输入设备
    比如电视有VGA1，VGA2多个信号输入端口，需用电视摇控调整为正确的输入
    四，外接USB供电
    大功率产品，产品连接到非标准 HDMI接口或HMDI线的情况下可能会出现供电不足的情况，可将供电款USB线缆插入  USB端口给转换器供电。
    七，使用故障，疑难解答
    序号 故障现象 原因及解决方法
    1 不通电 /黑屏 1、检查线缆各接口是否接插正确
    2、检查供电USB线是否完全接通
    2 无图像或不稳定 1、确认电视已开机并与本机正确连接
    2、确认输入信号源是否开启并连接完好
    3、检查信号源输出设备调成VGA模式
    4、显示器的分辨率设置是否正确（大部份老式显示器分辨率最高支持720P，而电视盒输出为1080P，会影起超频（频率超出范围），则需要调低信号源（电视盒）分辨率
    3 无声音 1、检查系统的连接状态及连接线是否完好
    2、检查音量是否开到适合位置或者已经开启静音
    3、检查信号源或者功放端的音频选项设置是否正确
    4 有噪音 确认音频格式是否支持（ AUDIO立体声输出只支持PCM/LPCM格式的音频）
    5 笔记本接投影仪，搜索不到信号 笔记本视频屏幕扩展输出状态设置不正确。
解决方法：通常是[Fn]+[F3]/ LCD组合键，除了笔记本单独显示外，还有两种显示模式选择：笔记本显示+投影仪显示、笔记本不显示+投影仪显示。目前有很多笔记本，增加了人性化的设计，即当侦测到连接了外部显示设备后，自动切换到输出状态。笔记本扩展屏幕设置：鼠标右键点击桌面→属性，在弹出的窗口选择“设置”，扩展屏幕，并且选择合适的显示器分辨率。
    笔记本接投影仪，电脑信号时有时无 个别小型笔记本电脑，由于本身输出信号强度较弱，有时会出现信号中断或受干扰的情况。

解决方法：将电脑的输出状态切换成单屏显示，即笔记本不显示，让投影仪显示。另外，尽量使用适配器供电而不是电池，信号线则尽量使用短线。
    笔记本接投影仪，投影仪显示不清晰 目前主流投影仪的分辨率是XGA(1024x768)，而笔记本通常是WXGA(1280x800)，所以当笔记本输出分辨率，高于投影仪真实分辨率时，就会出现这个问题。因为，显示时抽掉了一些像素，所以有些模糊。
　　解决办法：将笔记本输出分辨率，降至投影仪真实分辨率即可解决，现在很多投影仪启动后，会弹出菜单提示用户“投影仪的最佳分辨率”是多少，点对点的显示效果是最佳的。
    以下为相关操作图：

 八，操作注意事项 :
    请正确使用并妥善保养，以保证产品性能以及正常工作。
    1、  要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。
    2、  所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。
    3、  请勿用湿手接触本机及其连接线缆。
    4、  拔插连接线缆时请握住线缆根部，不要拉扯线缆。
    5、  机器不用时请切断电源。
    6、  请勿开启机盖 ,切勿接触机内任何器件。
    九，其他选配 :
    如需不同VGA线长度，可以选择此转换器。

任意VGA线相配，VGA链接如下：http://detail.tmall.com/item.htm?spm=a1z10.3.w4011-7959058987.119.I53IvF&id=40118292490&rn=88f86114c3197e0997ba19d960d7495b
    如需HDMI转AV三色，可选择转换线。
