VGA（Video Graphics Array）是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口,它传输RGB模拟信号以及行、场同步信号。

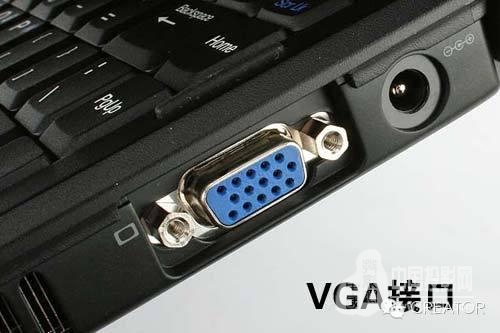

VGA接口是一种D型接口，所以我们有时候也叫D-Sub接口。接口上共有15针孔，分成三排，每排五个。 其中，除了2根NC（Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。

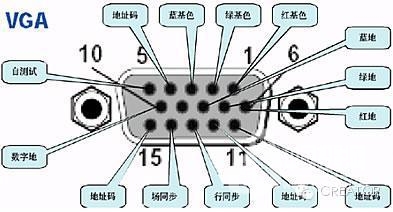

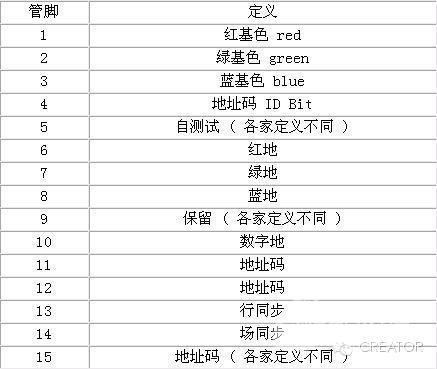

接口引脚解析图如下：

虽然现在的液晶显示器很多都可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。由此可见，虽然VGA接口是模拟接口，但介于其在计算机应用中的重要地位，在短期内也是不可被数字接口取代的。

计算机通过VGA接口与外部显示设备之间的信号传输过程大致如下：通过模拟VGA接口，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D2次转换后，不可避免地会造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

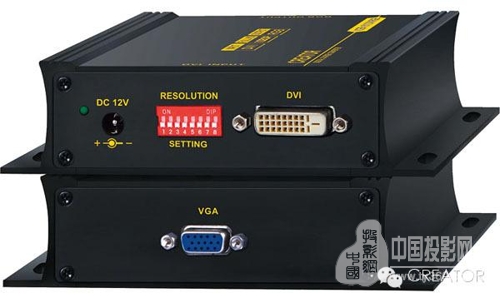

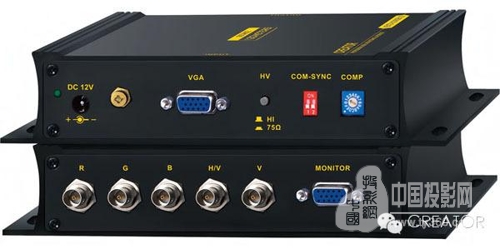

CREATOR快捷在信号传输与转换技术上一直追求卓越，各种模拟、数字信号接口在产品中随处可见。今天主要给大家展示部分有关VGA接口的D/A转换器和A/D转换器，以及CREATOR快捷为解决VGA信号衰减快、传输距离较短问题而研发生产的长线驱动器。

下一期推送关于接口的百科消息的同时我们会开启关于这期内容的有奖问答，题型为选择题，数量3-5个，难度不大，大家把握发福利的机会哦！
