技术分析第四期:分割式会议室AVC系统设计简述

中国投影网会议系统资讯   2014-9-17 11:54:43  编辑:孟子默  [ ]

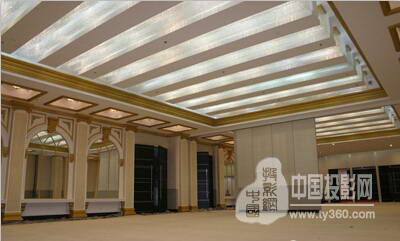

分割式会议室用途:等同于常规会议室、培训教室用途,可根据与会人员数量,会议形式、规模来选择采用何种会议室使用形式。

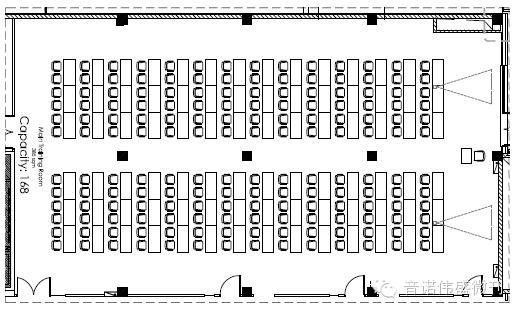

    分割式会议室布局示意图一​

整体使用效果,可作为中、大型培训类会议室使用。

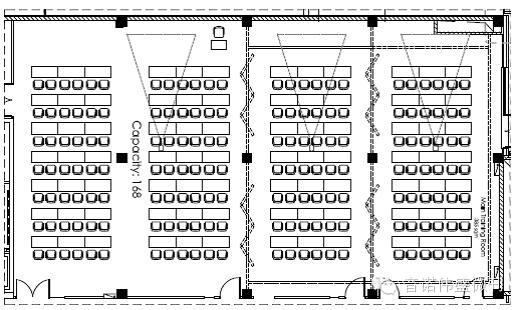

分割式会议室布局示意图二​

通过暗藏隔断可将整体会议室分割成3个部分,1个中型会议室,2个小型会议室。


    分割式会议室布局示意图三​

可以灵活调整每个分割房间内桌椅布局方式,改变会议室的使用类型。​

各个主要系统的设计简述如下:

跟单独形式的会议室设计思路相同点:​

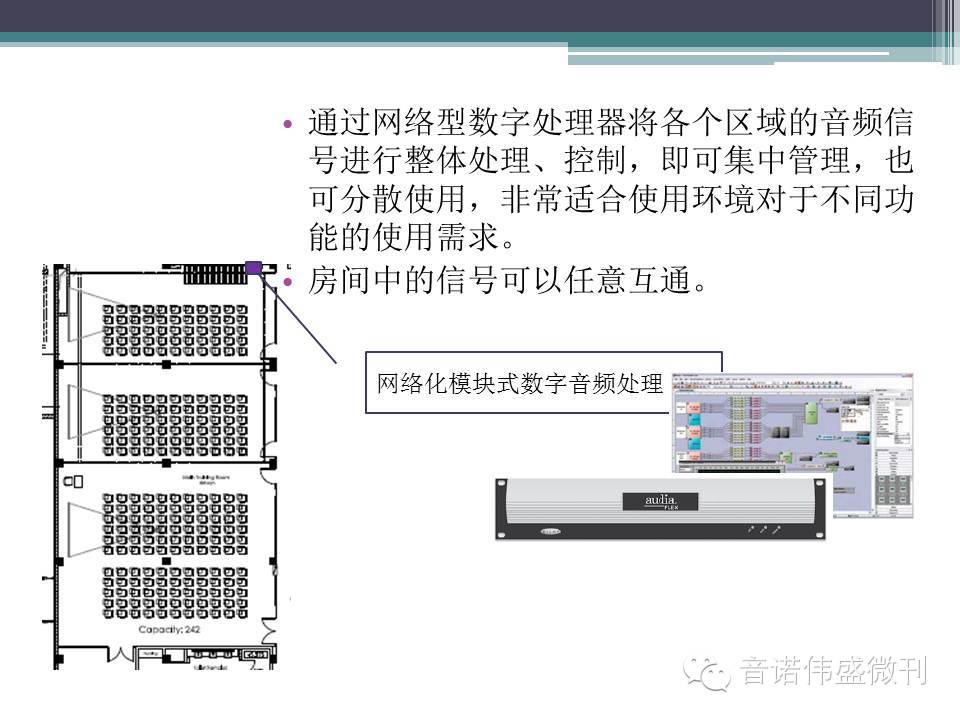

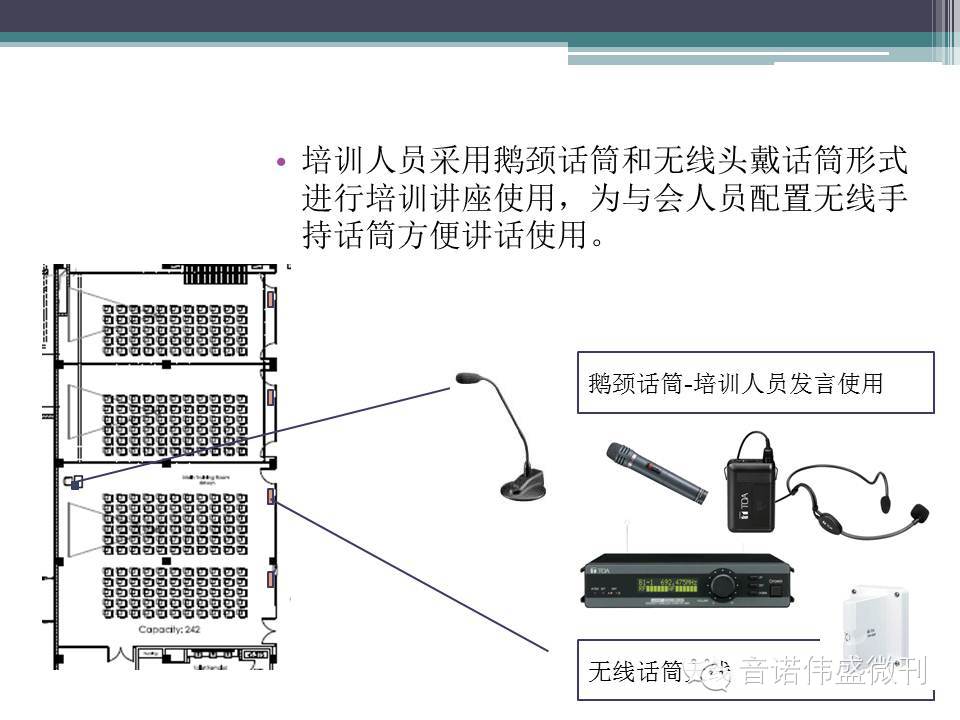

1.音频系统均以数字化音频处理器为核心,系统构建方式:音源(PC音频、讨论性会议话筒、无线话筒)+数字音频处理器(矩阵、分频、分配、反馈抑制、均衡调节、自动混音等)+功率放大器(多通道)+壁挂扬声器+吸顶扬声器,具有操作简单、易懂等特点,改变了传统音响系统操作繁琐、系统设备繁多等状况。配合集中控制系统控制数字音频处理器来调整系统模式、音量等功能。​

2.视频系统由地面多媒体接口盒来提供视频信号输入端口(讲台一般不固定),通过视频传输设备输送给投影机或者液晶电视等显示设备进行内容显示;地面多媒体接口盒建议主席台附近设置1-2个,旁听席附近设置1-2个,提供音频、视频等接口,系统配置视频矩阵来实现多显示设备信号间的切换、分配功能;视频会议功能可作为流动设备使用,在墙面上设置相应接口即可。​

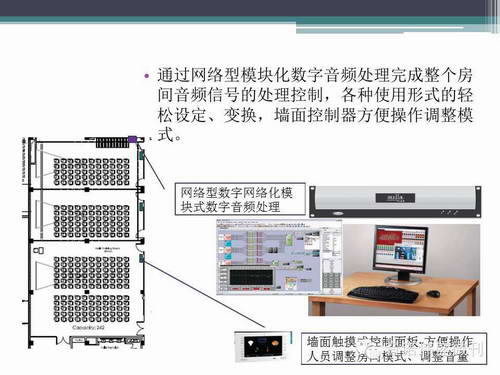

3.集中控制系统通过墙面液晶触摸屏或者移动式触摸屏即可完成房间内的音频系统音量增减、投影幕升降、投影机吊架升降、投影机开关、视频会议设备开关、摄像机的控制、环境(窗帘开关、灯光开关)调整。​

设计思路不同点:​

1.配置路数更多、处理功能更为强大的音、视频矩阵,能够满足分割后各个单独会议室内的音、视频信号的处理、分配工作。​

2.集中控制设备需要设定各种会议室使用形式下的音、视频结构模式,通过触摸屏进行灵活选择,轻松切换各种会议室模式。​

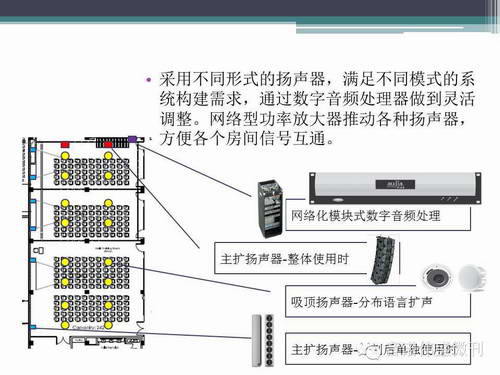

3.扬声器系统的布置方式更复杂,数量更多。
