2015年即将是数字标牌产品蓄势待发的一年，产品、品牌、渠道等方面的诸多变化，都已为市场快速增长提供了良好条件。作为继纸媒、广播、电视和互联网之后的“第五大媒体”，数字标牌在信息传递功能上的体现方式更加适合现代社会精准、迅速的发展需求。随着现代科技应用的日益普及，消费者对于科技的需求，也日趋细腻与个人化，在智能生活的浪潮下，4K裸眼3D拼接墙将成为数字标牌市场发展的又一潜力产品。
    数年来，浙江天禄视讯器材有限公司专注于数字标牌领域并赢得行业推崇，致力于成为数字标牌领域的领导者。天禄视讯公司近日即将推出110寸4K裸眼3D拼接墙，推动数字标牌领域的大屏裸眼3D显示载体的未来，同时定位于高端裸眼3D数字标牌行业4K市场，为客户提供极具震撼、超高清三维立体画面，强大的逼真显示效果，追求更高的视觉震撼，打造更好的品牌推广。

天禄视讯这款产品是市面上迄今为止显示效果最好的裸眼3D拼接墙。我们针对超高清裸眼立体显示和DID拼接显示墙特点，以及技术规格等要求，对系统功能需求、技术方面等做了较为详尽的分析，提供真正合适的裸眼3D大屏幕。
    拼接显示系统设计方案。
    110寸4K裸眼3D拼接墙系统概况：
    该拼接墙系统由一个2×2超窄边（≤5.5mm）的55寸SAMSUNG DID（Digital Information Display）面板横拼接单元组成。系统的其他组成部分是图像拼接处理器（AMD专业拼接显卡）、裸眼3D播放软件、DP转DVI线缆、铝合金拼接框、铝塑装饰板等组成。
    屏幕尺寸：55.0〃
    拼接方式：2X2横屏拼接
    单屏可视区域：1209.6mm*680.4mm；
    屏幕比例：16:9；
    整屏可视面积：(1209.6mm*2)*(680.4mm*2)=3.29m² ；
    单屏分辨率：1920*1080；
    整屏分辨率：3840*2160；
    像素点距：0.63mm*0.63mm;
    高 亮 度：2D Mode(Standard)：500cd/m²
    3D Mode(Standard):≥450cd/m²；
    高对比度：2D Mode(Standard)：3500:1
    3D Mode(Standard):≥3100:1
    响应时间：8ms；
    3D实现技术：狭缝/柱镜光栅膜
    可视视角：2D Mode H(Hor.)/V(Ver.)(Standard)：178°/178°
    3D Mode(Standard):≥120°
    色彩饱和度：≥92%
    整体尺寸： 长：2520mm
    宽：600mm
    高：1920mm
    使用寿命： ≥50000小时以上；
    主机接口：DP接口、DVI接口、VGA接口、 USB接口、SPDIF(数字同轴音频输出) 、RJ45网络接口、5.1声道音频输出等；
    3D实现方式：TYLOO 3D Player
　　支持输入信号格式：1080I/P 50/60Hz、720P 50/60 Hz、576I/P、480I/P、3840X2160、1920×1080、1440×900、1280×1024、1024×768等；
　　整屏亮度一致性：≥98%；
　　单屏控制方式：中英文语言切换、对比度、亮度、清晰度、色彩饱和度、色调、信号格式切换、色温调节、重显率设置、状态显示等；
　　智能散热系统：温控风扇、风扇自检功能、节约能耗等
　　工作电压：AC 110-240V~50/60Hz；
　　工作温度：0-40℃；
　　工作湿度：15%-75%RH；
　　单体功率：≤350W；
　　外框材质：铝合金金属外框+铝塑板，防静电、防磁场、防强电场干扰等
　　同时结合了公司自主研发的TYLOO 3D Player播放系统，达到了视网膜级图像显示技术和裸眼3D视觉心理的完美结合。

110寸4K裸眼3D拼接墙的特点
　　1.狭缝/柱镜光栅裸眼3D图像显示技术：
　　通过狭缝/柱镜光栅膜应用工艺和多视角图像合成算法研究，实现无需其它辅助设备即可达到3D立体效果。
　　2.超高清立体图像显示：
　　通过2X2 4屏拼接是显示屏物理分辨率达到3840*2160（简称4K），从而使3D状态下能达到1920*1080（简称2K）以上分辨率立体图像显示，从而使立体图像质量更加细腻，立体显示效果更加逼真。
　　3.超强的出屏效果
 　　多视角的图像合成算法是110寸4K裸眼3D拼接墙在不影响画质为前提，可达到1.5米以上的视频出屏距离，从而带来强烈的视频冲击体验感。
　　4.高亮度&高对比度&高色彩饱和度
　　DID（Digital Information Display）面板技术和柱镜光栅膜应用工艺的完满结合。从而是4K裸眼3D拼接墙在3D模式下也能达到高亮度、高对比度、高色彩饱和度，实现2D和3D的无缝衔接。
　　5.宽可视视角
　　在120°范围内均可获得立体视觉效果，满足多人多视角观看需要，从而大大提高了产品性能和市场需求。
　　6.2D/裸眼3D全兼容立体图像播放软件
　　立体图像播放软件同时兼容普通2D视频播放和裸眼3D七上八下的八宫格、九宫格内容，自适应匹配不同的光栅参数,最多可支持28视点裸眼3D显示。
　　7.定制化的广告机功能
　　支持开机自动循环全屏播放功能、自动定时开关机等；支持视频播放列表的创建、删除、排序、修改等；视频播放次数及播放时间统计及分析等；支持远程智能内容控制等。
　　8.一体化产品设计理念：
　　原装进口DID面板、工业级板卡和电源、专业级拼接显卡、服务器级主机等模块化架构，牢固可靠的铝合金框架安装装置，省去配套安装繁琐的步骤，并让操作简单便捷。

110寸4K裸眼3D拼接墙的关键技术
　　一、独特的狭缝/柱镜光栅膜设计
　　狭缝光栅膜采用具有一定斜率的锯齿状黑白条作为视差屏障，并针对狭缝光栅的基本参数透光条Ww、遮光条Wb、倾斜角度θ、进行不同排列组合和优化，从而得到最适合55寸DID面板拼接的狭缝光栅膜参数匹配。以下为狭缝光栅膜的成像原理图：

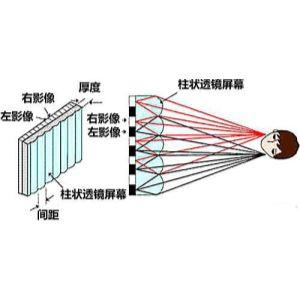

柱透镜光栅膜采用具有一定斜率的柱状透镜平行排列而成，并针对柱透镜光栅的基本参数折射率ｎ、厚度ｄ、间距ｐ、倾斜角度θ、聚焦ｆ和曲率半径ｒ进行不同排列组合和优化，从而得到最适合55寸DID面板拼接的柱镜光栅膜参数匹配。以下为柱透镜光栅的成像原理图：

二、多视角图像合成算法
　　为了提高显示画面质量，我们采用独特的柱镜光栅及与之匹配的图像合成算法，将来自n个不同视图(n>=2)的信息分量同时分配给3840*2160（简称4K）液晶屏面板上的一个像素，从而在特定的图像显示装置分辨率的条件下尽可能的提高每个视图的显示分辨率，改善图像显示质量。
　　三、嵌入式图像处理技术
　　天禄视讯专门为DID大屏拼接系统设计了一款全新的嵌入式图像处理器，其独特模块化的设计，集成了多种信号解码单元、画面拼接处理单元。将这些数字信号接口经过简单的手拉手式连接即可实现多路信号、多画面、多方式显示的功能，可以灵活方便的和液晶屏组成一个大屏幕拼接系统。
　　◆集成多路视频信号源种类：HDMI、DVI、VGA
　　◆四路DVI数字信号输入
　　◆可支持驱动3840*2160的液晶屏幕
　　四、图像边缘融合技术
　　图像边缘融合技术是可消除拼接单元之间由于物理尺寸误差以及结构安装误差，而导致的拼接后的图像变形，图像位置不对位现象。软件通过图像边缘识别技术，对图像边缘进行修复或则补偿，从而达到比较好的效果。如下图所示：
