◆产品外观设计
    DS-2DP1636-D为半球型多镜头圆弧环绕式拼接全景摄像机，采用了8个1/1.8" 2MP Progressive Scan CMOS传感器，最高分辨率及帧率可达2 X 2400×3840@30fps;白色金属外壳，洁白烤漆均匀喷涂，大方结实美观。

该机为全密封设计，在打开装置检验测试过程中，可以看到有完美契合的黑色垫圈，专为防水功能设计。本机防护等级达到IP67，支持TVS 6000V防雷、防浪涌、防突波功能，符合GB/T17626.5四级标准，工作温度为-40℃~70℃；明显的室外应用型设计，适用范围广泛。

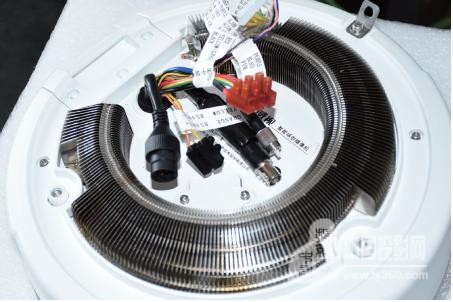

    打开设备底座护盖，迎面即为该机紧贴主控板的散热片，用于快速导热;该设计能够确保及时将拼接处理、大量数据处理等过程产生的热量有效散出，确保设备长期稳定运行。对于半球型摄像机来说，这种散热设计是非常少见和难得的。

散热结构设计

而在环型散热片开口处，即为该机的接口辫子线，主要有调试用的BNC、DC36V电源、7路报警输入、2路报警输出、1路音频输入、一路音频输出、光口(FC)+电口(RJ-45)网络接口设计，同时内置有Micro SD卡插槽，支持128G的Micro SD/SDHC/SDXC卡存储。从该设计看，该机可满足不同远(光纤)、近距离(网络)的传输，方便组网的同时，省去了光发射器的成本，方便工程施工及维护。

◆360°高清智能拼接
    该机的八个镜头均采用200万星光级超低照度CMOS图像传感器，搭配f=4.0mm/F=1.8定焦镜头，分别监视八个方向，可做到水平360°，垂直180°大视野呈现。

8镜头360°全景拼接

该机支持原始画面和360°碗状全景画面两种呈现方式。在原始画面显示模式下，客户端呈现为2行、4列的8幅9:16格式200万分辨率图像，各幅图像端正，无畸变现象。在PTZ投影时，通过算法自动识别相邻画面间的重叠部分，自动矫正以及拼接，从而呈现一幅360°碗状全景画面。观察画面可知，360°碗状全景画面由环绕的7幅图像 + 1幅摄像机正下方的中心图像拼接而成，并且拼缝间色彩过渡均匀。出厂默认下，该机拼接算法使得相邻的两幅图像在不同中、远景深下都能良好衔接，测评中未见拼缝;即便出现拼接交叉问题，也可通过海康威视所提供的专门软件进行调整。

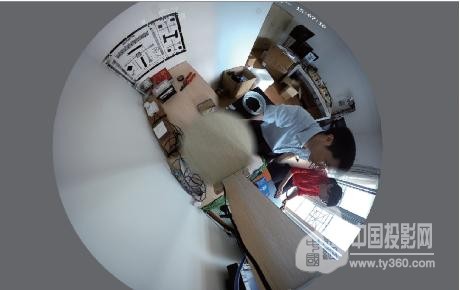

◆3D视控：全景高清、无畸变
    传统观念中，全景摄像机是将鱼眼图像矫正为广角或者ePTZ无畸变图像，即便是多镜头拼接，也是将多镜头横向拼接，通过拼缝调节实现画面连续的全景效果。但海康威视的这款全景摄像机，却与众不同，其是将无畸变的8幅画面拼接成为一幅360°碗状全景图像。
    重要的是，海康威视为该设备植入了3D视控功能，即通过鼠标可以对拼接而成的全景图像进行圆形、环型、碗状等任意形状切换，并支持任意监控角度的旋转调用，同时能提供无畸变局部画面。再者，3D视控还可对全景图像进行放大缩小操作。实测发现，放大后，所得到的图像无限接近原始图像的清晰效果，由8个镜头的合成1600万像素的全景画面得到了充分展示，实现了高清、实时、无死角监控。

3D视控

再将摄像机监拍室外，在离地面100m左右的高空，拍摄所得道路车辆清晰，对面150米外大厦外墙可实现放大无畸变辨识。
    从实测效果看，该全景摄像机可全方位展现360°三维实景，全景效果别具一格，它将全景带入了一个新的高度。

◆星光级，低照度下显示清晰
    该高清全景摄像机提供有IR-CUT自动切换功能，在3D降噪、自动增益等图像处理技术支持下，可实现最低0.001Lux的超低照度应用效果。为验证其低照度效果，将摄像机置于暗室中，并将日夜模式调为自动切换方式，随着照度的降低，摄像机不断调整图像的亮度、饱和度、色彩度至最佳状态。当照度值低至IR-CUT触发值时，摄像机自动切换为干净的黑白画面。与低照度密切相关的数字降噪功能也在测评中有着不错的表现。普通降噪时，0.01Lux时画面彩色图像难以辨识的；但调用到专家模式后，图像的亮度、饱和度、色彩度与未开启状态有很大程度的提高，噪声得到了良好的抑制，图像也可以轻松辨识出来了。另外，在默认快门下，动态影像未见明显拖尾现象。
    再者，该机的背光处理能力做也是非常不错的。在测试中，背光补偿、强光抑制等功能都有不错的表现，这在实际应用中是有着较大的实用性。

◆功能实现完全
    将摄像机白平衡设置为自动，任意抽取一个镜头对准24色彩色测试卡，将实时呈现的彩色画面与原测试卡进行对比后发现，除了紫色显示稍微偏重以外，其他各个色块的还原表现基本一致。再将测试卡换为灰度等级测试卡，摄像机自动聚焦完成后，从监控画面中能分辨至17级 (共20级)。从实测效果来看，该机单镜头的画质成像能力符合海康威视的技术水平，8镜头都做到了高解析画质效果，为全景拼接及PTZ应用提供了坚实的画质基础。

定码流下，原始图像与全景图像码流表现一致

本机支持H.264视频压缩格式，变码率 + 实时帧率下，该机实时码率约为16-18Mbps。
同样在延迟测试中，变码率 + 实时传输模式下，发现该机视频传输非常平稳，图像从抓拍到显示反应快速，几乎无延迟感，且视频播放基本流畅。
