目前室内拼接大屏幕市场微间距LED拼接屏、DLP背投拼接屏、LCD液晶拼接屏三分天下，其中微间距LED拼接屏更是势头正劲，其无拼缝、高亮度、高灰度、高对比度、超长的使用寿命更是其他拼接屏所无法匹敌的，也得到了市场的认可，迅速抢占了室内拼接市场的大量份额。而给微间距LED拼接屏带来如此优良性能，尤其是在无拼缝、平整度上的完美表现离不开微间距LED制造中应用的关键工艺及箱体结构，即高精度CNC加工工艺和压铸铝箱体，下面我就LED箱体结构做一个简单介绍。
    关于LED的箱体与安装
    LED拼接显示屏的箱体安装目前主要有以下几种：

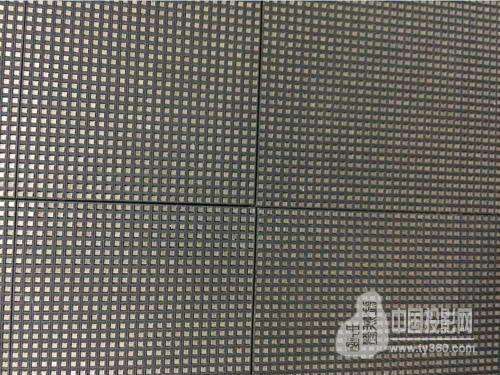

    一、托架磁吸式安装

托架磁吸式安装方式主要应用于显示效果要求不太严格、前维护的应用场合，不需要后部安装空间，安装简单，但几乎没有平整度和拼缝调整机构设计，安装后需要对LED控制系统和线材后部走线安装，相对于其他安装方式，难以保证安装后整屏的平整度和拼缝，由此带来的后果就是显示效果一般。

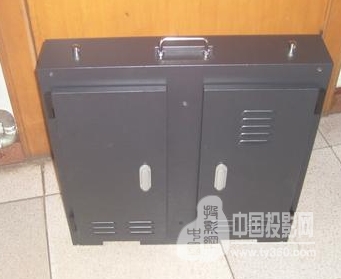

二、简易箱体式安装

采用这种安装方式的LED显示单元，接收卡和开关电源一般已经整合在箱体内，不需要另外安装和配置走线，箱体主要采用铁皮材质，安装较为简单，主要应用于对显示效果有所要求、易于安装维护、后维护使用的场合；箱体的加工工艺较为粗陋，精度不高；由此带来的结果是其对拼缝和平整度的调节精度一般。

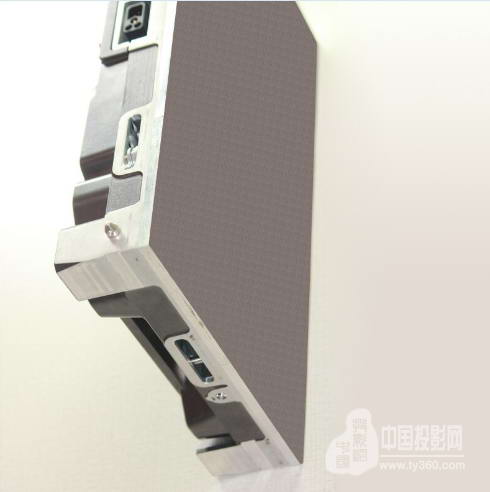

三、传统压铸铝箱体安装

每个显示单元箱体均采用高标准模具级加工处理，小型压铸铝结构，高精度CNC处理加工，采用模块化安装结构，具备拼缝和平整度调节机构，例如Voury的微间距LED显示屏，采用拼缝微调技术，水平及垂直调节均误差≤0.01mm，从而使拼接误差近乎为零，实现屏体平整无凹凸，消除画面亮暗线，整屏平整度＜0.1mm。

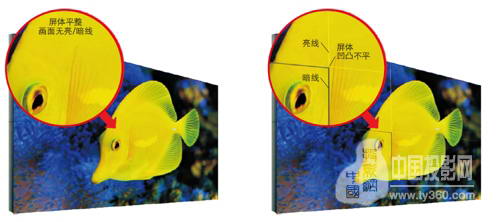

VW微间距屏（画面平整无拼缝）普通屏（屏体凹凸有拼缝）

四、新一代前后维护全压铸铝箱体安装

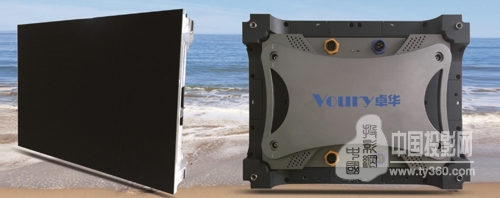

以Voury的P0.9、P1.2、P1.4微间距显示屏为例，采用了新一代全密封前后全压铸铝箱体设计，传统的压铸铝箱体通常只支持后维护安装，Voury新一代全压铸铝箱体则可兼顾前维护安装，即保持了传统压铸铝箱体高精度、无拼缝、极佳的平整度的特点，又兼顾了托架磁吸式可前维护、省空间、安装便捷的特点。
下面附上压铸铝与托架磁吸的一些对比，以供参考：

对比项目	压铸铝	托架磁吸
工艺水平	采用高精度CNC加工工艺，保证箱体尺寸及外形精度极高	托架安装，工艺简单
材质	高精度压铸铝	非金属托架
安装	依据利于安装维护的方式设计箱体，带有锁扣及微调结构，加上尺寸和材质精度极高，易于拼接、易于安装，安装后效果好，能够保证整屏平整度及整屏物理拼缝达到最佳状态	托架精度较低，尺寸误差较大，无锁扣及微调结构设计；需要安装人员手工调整平整度和拼缝，安装效果差，安装难度高
维护	整体为压铸铝箱体模块设计，易于整箱体拆卸维护而不损害LED屏幕	靠磁柱吸合安装，维护时需要从前方扣取LED模组，容易造成对LED屏幕的损害
故障率	压铸铝结构是整体结构件，坚固可靠，不宜损坏，使用寿命长，铝制材料易于散热，保证LED显示屏热量及时疏散，保证LED整屏故障率低	托架结构拼装，无专门散热材料支撑，散热效果差，影响LED使用寿命，故障率较高；
屏后布线	箱体化安装，LED开关电源、接收卡等均封装在LED单元箱体内，整屏安装完毕后外部无散乱布线和电器部件，安全美观。	磁吸安装，LED开关电源、接收卡等电器部件需要单独安装布线，屏体后部容易形成杂乱布线和裸露电器部件，即便为了美观使用装修材料覆盖，也有很大的安全隐患

关于LED显示屏的观看效果
众所周知，随着显示技术的发展，从显示比例来看，人们观看最舒适的比例为16:9黄金显示比例；从显示分辨率来看，2K、4K甚至更高的标准分辨率更能带来完美的观看体验。

而传统的LED显示单元大多为1:1的结构比例设计，由此带来的结果是难以拼接为16:9的显示比例，而对于点间距的设定又难以满足拼接为2K/4K标准分辨率的要求。
    面对这些难题，以Voury为代表的LED制造厂商适时推出了16:9黄金比例显示单元，可以以N×N的方式极为便捷的拼接成16:9黄金显示比例拼接墙；通过对点间距的精心设计，以Voury P1.4 微间距LED显示屏为例，其6×6的拼接方式即可拼接为标准的2K分辨率，带来完美的观看体验效果。
    Voury 新一代16:9黄金比例显示单元特点汇总：
    1、全压铸铝箱体；
    通体采用压铸铝制造工艺，带来更高的密闭及散热性能，达到IP6X防尘标准；
    2、16:9黄金显示比例；
    专为高清应用需求设计的16:9黄金比例单元模组，更好地满足各种高清屏的组屏方式；
    3、支持前、后两种维护方式；
    前、后两种维护方式，带来更多应用可能，支持背靠墙安装，维护方便；
    4、工作状态显示屏；
    实时显示设备各项工作参数，状态同步监测，隐患提前预警，故障直观显示；
    5、亮度自动调节；
    亮度0~1200cd/㎡可调，可根据环境照度变化自动调节亮度，时刻保持最佳观感；
    6、节能环保；
    一级能效标准，创新设计带来更低功耗表现；
    7、支持异形拼接；
    可支持异形拼接，充分发挥用户想象空间，可适应各类创意应用需求；
    8、拼缝微调技术；
    采用拼缝微调技术，独创拼缝微调结构，整屏无亮线暗线,完美显示效果。
    9、标准分辨率显示屏；
    使用5*5、6*6等不同箱体拼接方式，可点对点轻易拼接成2K(1920*1080)、4K(3840*2160)、8K(7680*4320)等标准分辨率显示屏。
