案例技术说明：

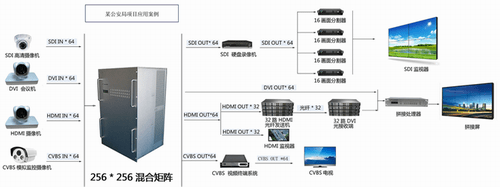

　　本案例充分的展示了该系统性能强大，该例核心矩阵拥有64路SDI输入、64路DVI输入、64路HDMI和64路CVBS输入，本案例是针对公安系统录像设备丰富、录像设备各种输出接口样式多、多屏拼接显示且需要具有一定的远距离传输能力而研制的一套强大的视频处理传输系统。
　　前端的各路输入信号，输入混合矩阵后，经过矩阵的分配处理，又分为4种信号输出分别为：SDI、DVI、HDMI和CVBS.
　　信号转换为SDI后发到硬盘录像机，录像机对矩阵发送过来的视频信号进行采集，并发送给多画面分割器，本例所采用的多画面分割器为中帝威16画面分割器，可以对画面进行多画面分割显示一般模式有1、4、6、8、9、10、16画面风格，可以自定义UMD，对画面进行标注。经过多画面分割器处理后，发送到后端的大屏监视设备上，从而实现了4屏显示最多64个源画面的监看。
　　信号转换为DVI*64路信号后，发送到后端的拼接处理器，拼接处理器可以对DVI信号进行处理和现场的拼接屏相连接。本应用一般是用在指挥中心，图像大，画面多且画面质量高。
　　信号转换为HDMI,可分为两种一种是直接连接监视器通过对矩阵的控制从而实现对指定现场的重点监看。还有一种是经过转换器将HDMI信号转换为光信号，可以远距离传送到另外的一个指挥中心，另外的指挥中心收到光信号后经过转换器，将光信号转换为DVI信号在由后端的拼接处理器处理后，与拼接屏相连接，因为光通过光纤的传输损耗非常的小，因此，一般该应用方式一般用在远距离的视频信号的传输。一般用在另外一个相聚较远的指挥中心。
　　转换为CVBS一般是用在会议现场，各个会议现场经过控制人员与对矩阵控制将各个会议现场的音视频信号发送给会议终端，终端与电视想连接可以便可以实现一个典型的视频会议方案。
　　经过对该方案的简单的介绍， 我们可以看出该系统一个兼容性强功能强大的大型音视频处理系统。
　　案例设备说明：
　　本例使用的核心部件为中帝威SCP9系列大容量视频矩阵，该矩阵核心层采用XVI技术。支持常用接口视频类型(SDI/HDMI/DVI/VGA/CVBS等)混合处理，数字信号可直通输入，也可编码为XVI。XVI编码模式时，支持信号丢失检测，支持字符叠加(源名跟随)、音频加嵌及音频解嵌、平衡音频输入输出，辅助数据包等非视频信号。
　　XVI核心层采用纯数字处理，单链路支持3Gbps,可多链路组合实现高带宽需求。XVI输入端默认开启“变频模式”，输入信号自适应，输出可选，确保前后端设备的良好相容性。系统支持XVI规定的“无缝切换”功能，确保平滑的切换视频信号。模块化设计，安装灵活方便，支持标准信号、光纤信号输入输出。同时具备Ethernet及 RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
　　功能特点：
　　² 可构建1-288路的输入/输出尺寸;
　　² 核心交换层采用288 x 288 输入输出的数字高速交换芯片，每1路均支持高达3Gbps速率传输,切换可以实现无黑屏，无闪频无缝输出;
　　² 持视频和平衡支音频进入输入板卡后，处理模块会将音频加嵌至视频流，并实现字符叠加功能，然后再打包成XVI协议进入核心交换层; 其中SDI、CVBS、FIBER信号将以单链路方式进入核心交换层;DVI、HDMI、VGA等信号将以双链路方式进入核心交换层。因此该方案将支持144至288路之间的混合信号交换。
　　² 在视频输出端，处理模块实现音频解嵌及变频功能，音频分离后，音频和视频可以独立切换，视频及音频信号转换到对应的接口输出;
　　² 控制方式是通过IP网络、RS232或本机键盘进行操控;PC软件通过IP、RS232接口与设备通讯，可实现字符的编辑、颜色、大小、位置控制;也可实现输入输出的切换功能;并可以实现与中控协议进行对接，设备内部各个子模块以工业CAN总线方式进行通讯，确保通讯的可靠性及稳定性。
　　² 该设备支持SDI、HDMI、DVI、VGA、YPBPR、CVBS、FIBER、DP、平衡音频凤凰端子接口等常用接口输入输出;
　　² 可选配144×144、288x288规格主体;
　　² 支持信号丢失报警功能
　　² 高达12.8Gbps速率的数字背板;
　　² 丰富的可选择或定制的输入/输出板卡;
　　² 支持信号无缝切换功能;
　　² 支持音频加嵌和解嵌功能;
　　² 支持字符叠加功能;
　　² 支持线缆自动均衡和时钟恢复功能;
　　² 支持10组场景的预置及场景回调功能;
　　² 支持平衡音频输入输出，音频接口为凤凰端子接口
　　² 支持断电记忆功能;
　　² 支持最新HDMI标准，包括12 bit深色、3D视频、高清无损音频格式的交换;
　　² 支持光纤传输技术，支持单模及多模、传输距离可根据实际环境选配;
　　² 兼容HDCP标准，可根据需求开启或关闭HDCP验证;
　　² 模块化和热插拔设计，方便现场升级，维护更加便利;
　　² 提供冗余双电源系统及智能散热系统。
　　² 支持前面板按键、本机键盘、IP网络、RS485、RS-232、USB 、 Ethernet、等常用控制方式;
　　² 提供中帝威专有控制软件，方便远程控制;
　　本案例说使用的多画面分割设备为中帝威16画面分割器，该分割器是一款专业级SDI画面分割器，支持16通道SDI信号输入和16通道SDI输出和1通道HDMI输出,您可以使用前面板键盘改变显示分辨率为1080i50 / 60、1080p25 / 30甚至更多。该设备是带有16路矩阵切换功能的多画面分割器。
　　设备可接16路SDI信号同时具有16路环出功能，在进行多画面合成时有2路相同SDI输出(最左边的两个SDI接口)和1路HDMI输出，画面的显示模式可通过网口使用PC端软件进行灵活配置，可进行1~16画面的配置选择。并且设备支持SDI音频柱显示和字符叠加功能。设备集成SDI 输入/输出接口及控制接口，可方便的将SDI 信号进行画面分割、信号延迟、变频处理、帧同步等处理。
　　设备支持网络、RS422及按键控制，并支持网络接口更新内部软件，可实现更多功能，操作简单。
　　功能特点：
　　² 艺术设计风格
　　² 最多16 路信号输入， 最多16路信号输出
　　² 支持单画面放大， 4画面，6画面，9画面，10画面，16画面模式
　　² 支持输入画面切换
　　² 音频柱显示和字符叠加启用或禁用
　　² 输入端口：SDI×16
　　² 输出端口：SDI×16;SDI×2 ;HDMI × 1
　　² SDI高清/标清自适应
　　² 支持网络、RS422 、菜单及按键控制
　　² 支持网络升级系统功能
　　² 支持REF输入扩展
　　² 支持Tally扩展
　　² 特殊功能可定制
