案例分享 | 美乐威Director Mini和SRT编解码设备助力2023年度江苏公路交通省市联合应急演练圆满完成

中国投影网图形处理器资讯  美乐威  2023-12-7 9:14:41  编辑:巧乐滋  [ ]

·用户:江苏省交通运输厅、泰州市人民政府等相关单位

·面临挑战:实现1个主会场和2个分会场之间音视频信号的传输和显示

·解决方案:美乐威Director Mini导播推流一体机,Ultra Encode AIO编码盒,Pro Convert for NDI® to AIO解码器及美乐威设备和网络流管理软件Control Hub

·产品优势:在复杂的网络环境中实现低延迟高质量视频稳定传输



“随时做好应急演练,为人民服务”"

PART.01

11月29日,由江苏省交通运输厅主办2023年度江苏公路交通省市联合应急演练在泰州开展,演练以“公路交通地震应急综合演练”为主题,设置了寒潮预警、应急指挥调度、应急物资运输保障、多市联动、出行服务、除雪除冰、响应终止等7个科目。演练模拟冬季寒潮暴雪天气叠加重大地震自然灾害下应急指挥调度、泰州市本级与多地市联动公路基础设施抢通保畅应急处置、应急物资运输保障及服务出行等场景。



3个会场之间的音视频实时通讯

PART.02

本次项目采用“集中指挥与多点实战结合”的方式进行。活动的主会场设在泰州交通运输局,分会场分布在泰州高港区内和火车站附近的2个演练基地。本次活动主分会场之间采用了互联网连线的方式,充分彰显出全省公路系统强大的组织调度能力、精良的机械装备水平和敢作敢为的精神风貌。

本次由南京锟鹏雨项目团队负责会场的音视频方案搭建、实施和操作,通过互联网将2个分会场音视频信号传输到主会场,并将主会场画面同时传输到2个分会场。考虑到运维人员操作和携带的便利性需求,美乐威技术团队向负责人推荐使用美乐威Ultra Encode系列编码器、Pro Convert系列解码器和Director Mini便携式推流监看一体机。此外锟鹏雨项目团队还在阿里云上部署了美乐威Control Hub软件,实现现场27台IP设备的集中控制和主分会场之间1080i50音视频信号的SRT流传输。

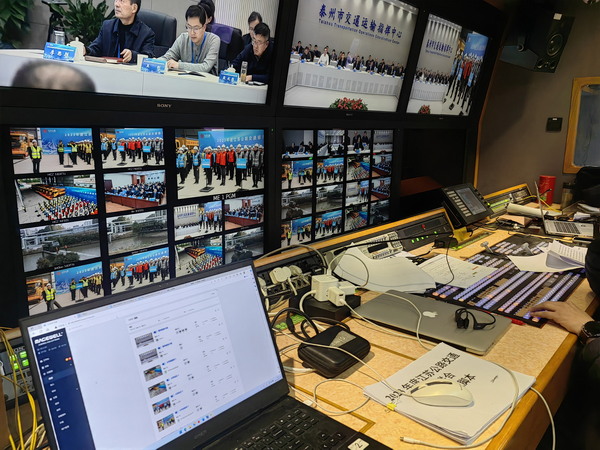

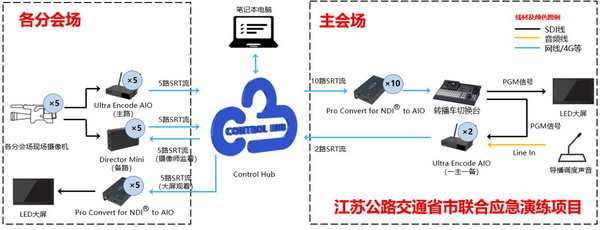

2个分会场部署了5台美乐威Ultra Encode AIO编码器(主路)和5台Director Mini(备路)用于连接现场影视摄像机拍摄的画面。这10台美乐威设备编码并发送5路SRT流到Control Hub,Control Hub再将这些SRT流分别转发给主会场的10台美乐威Pro Convert for NDI® to AIO解码器。解码后的SRT流输出至转播车切换台,再由切换台输出PGM信号到LED大屏,供主会场与会代表观看。



此外,主会场PGM信号嵌入导播老师的实时调度声音后,通过2台Ultra Encode AIO(一主一备)编码盒,经由Control Hub发送10路SRT流给2个分会场内的Pro Convert解码器和Director Mini导播推流一体机。其中,Pro Convert for NDI® to AIO解码输出的信号供分会场与会代表观看,Director Mini解码画面供摄像师观看,并监听导播老师实时调度声音。整个活动期间,主会场和各分会场都可清晰地看到对方输出的信号,画面流畅稳定,音画同步,整场活动受到了省交通运输厅等相关单位的一致好评。



基于Control Hub的美乐威SRT网络传输方案

PART.03

SRT技术是由Haivision和Wowza共同创建的SRT联盟所发起的互联网传输协议,是一种开源、免费和应用灵活的规范,能够在复杂的互联网环境下实现多地之间安全可靠低延时的高清视频传输与分发。作为SRT联盟会员之一,美乐威推出了支持SRT协议的多款产品,包括编解码器和实现SRT转发的软件。

“在多次项目中部署和使用过基于Control Hub的美乐威SRT网络传输方案,我们对该方案的稳定性和易用性有着充分的信任,此次依然选用该方案传输多路音视频信号”该项目技术负责人杨广华点评表示,“特别是美乐威Ultra Encode AIO和Pro Convert系列解码器,都可以安装在便携式小型和立柜机箱中,大大降低了设备管理和布线难度,是本次活动圆满完成的重要因素之一。”

美乐威Ultra Encode AIO编码器设备上的LCD 液晶触控屏能够显示状态和预览图,帮助我们快速获取设备工作状态。设备尺寸设计合理(高度1U),附带的配件可以将两台设备安装在机架上。并且编码码率高达32Mbps,确保了画面质量。而美乐威Pro Convert for NDI® to AIO解码器尺寸小巧,支持PoE供电,配合美乐威1U机架托盘和单元套件,项目人员可在转播车内的机架上轻松部署多台解码器设备。

同时,在本项目中使用的美乐威Director Mini也身兼数职(编码发送和解码监看SRT信号),在不影响摄像师监看解码画面的同时,单独对接入的HDMI摄像机接入信号进行编码发送,大大减少了项目团队的设备部署和运维成本。项目团队早期采用对讲机来实现调度,但发现对讲机语音延时太高,不能及时调到导播所需的摄像机画面;而Director Mini接收主会场PGM信号的同时,解码导播老师调度声音,给到摄像师监听,实现超低延迟的实时调度。并且,该设备支持有线网络、Wi-Fi和3G/4G网卡三种网络连接方式,也支持两个NP-F热插拔电池组,可以长时间工作且不间断供电,适用于各种网络和供电环境。

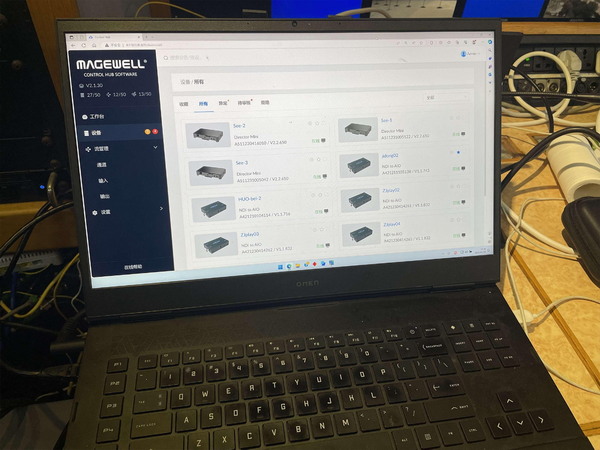

此外,主会场的项目人员将27台美乐威IP设备注册到Control Hub,轻松配置和管理所有分会场的多台美乐威IP设备,包括设备信号预览、批量管理、运行状态监测,异常信息报警等。无需各分会场项目人员进行繁杂的设备配置等操作,减少不必要的沟通和配置错误。同时,Control Hub在具备固定公网IP的情况下,通过流管理功能实现了32路跨互联网SRT传输,项目团队无需花费大量成本去申请固定公网IP资源。

值得一提的是,在建立的流通道中添加美乐威Ultra Encode系列编码器和Pro Convert系列解码器作为输入和输出,无需输入流地址和密钥等繁杂操作,Control Hub会自动触发Ultra Encode系列编码器发送SRT或RTMP流到该通道,并且自动触发Pro Convert系列解码器接收该通道的SRT或RTMP流,减少了项目人员的学习成本和时间。同时,Control Hub还能实时监测各路网络流状态,包括运行时间、码流大小、输入输出流地址等信息,大大提高了工作效率,促成了活动的圆满成功。


关于美乐威
美乐威(MAGEWELL)是一家专注于音视频技术的设计研发型企业,于2011年成立,位于中国南京。
公司围绕采集、编码和传输三大核心技术推出了包括I/O、转换和编码三大产品系列。
产品服务于广电制作和专业视听两大核心领域,并广泛应用于视频会议、医疗影像、教育培训、娱乐服务等众多垂直行业。
