总述
工业自动化集中控制中心---控制室是数据、图像运行与控制中心机构的神经中枢，大屏幕集中了所有显示信号，有助于决策层进行有效的沟通和互动，最终做出重要决策。

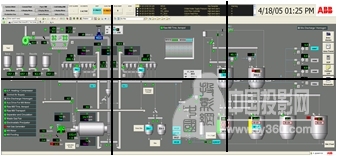

工业自动化流程管理，所有的组态图应该是连续，无缝隙显示。传统工业显示器如果是单屏显示，则是以图层方式表示，不能给管理人员一目了然的显示完整信息。配合多头显卡与传统显示方式如拼接箱体，液晶拼接等，能一次看完所有组态图，但会存在拼隙，造成流程图的不连贯。同时，如果有一条流程线刚好是在与拼缝处相重叠的线，则这条线容易看不见，那这条拼缝到底是有这条线还是没有这条线，拼接是表现不了的，即关键信息拼接处容易丢失信息。北光推出的黑栅-工业自动化显示器能完整的、无分割的、无缝显示任意高分辨率的组态图；多显头图形工作站与北光VISIONCTRL处理器的内核图像象素拼接显示，无论图形工作站输出多高分辨率，黑栅-工业自动显示器都可以无缝显示组态图。以下是拼接显示与黑栅工业显示器的对比：

黑栅-工业自动显示器还可接入实时CCTV信号，对重点有监控点可以看到实时实物情况，并且可自由将视频监控信号放在组态图上浮动显示，便于监控。
黑栅-工业自动显示器，具备长达40000小时光源，即使是7天24小时，也可安全无忧运行5年，无后续费用。北黑栅-工业自动显示器基于边缘融合技术，是完全无缝，无任何视觉分割的显示，不存在拼接缝。

7×24小时全天候连续工作，高可靠性设计
    黑栅-工业自动显示器，光机采用固态激光光源，且具有最新设计高效的散热系统，使用长寿命DLPTM芯片，使投影产品可以胜任24小时/7天连续运行，具有高可靠性保障。
    特有的黑栅光学屏
    特有的高对比度黑栅光学整张屏幕，将屏幕的均匀性和对比度提高到一个新的高度，整屏显示，无任何视觉画面无分割。
    真正无缝显示，画面平滑，无任何物理造成的画面分割
    结合黑栅光学屏与边缘融合显示技术，彻底的摒弃传统控制灯箱显示的拼接缝，使得画面更加平滑。
    不拘于方格：根据房间尺寸自由设计显示尺寸
    屏幕经久考验，没有画面漂移与错位，没有由于热胀冷缩引起的屏幕鼓包，裂缝问题
    传统的灯箱显示所采用的树脂屏幕，由于屏幕本身的物理特性，经过一个春夏或秋冬的时间变化，屏幕就会开裂变形，从而形成挤压造成裂缝等等问题。而黑栅-工业自动显示器,采用整张黑栅光学屏幕，且采用弹簧自由浮动式收缩安装工艺，有效的解决上述问题，并且保证屏幕的平整性。
    弧形设计，更加符合人体工学的视觉环境
    采用边缘融合中的几何效正技术以及整幅黑栅光学屏幕，可以设计成符合人体工学弧形视觉显示，视觉更加震撼。

固态激光荧光光源，高亮度保证，经济模式4万小时，5年无后续换灯费用;幕亮度可达300cd/m2 ±10%，对比度1000：1以上。
    独有的6连采功能，信号组合可以是1*6、2*3，可实现高达4K或6K（3840-5760*2160）高分辨率无缝实时显示，特别适用超高分辨率图形工作站显示，如GIS地图等等。
 多台投影光机亮度控制技术
    每台投影光机运行一段时间后，亮度都会发生不同程度的变化，为确保多台阵列投影显示画面颜色亮度保持一致，最新开发的多台投影机亮度控制技术可校正多通道多台投影光机的亮度，保证所有投影光机亮度一致。
    可支持多达56个通道输出多画面边缘融合显控处理器
    北光VisionCtrl系列多画面边缘融合显控处理器集合视频多窗口处理技术、几何变形和边缘融合技术，完美实现计算机信号、视频信号、SDI（HD-SDI）信号于一体、多窗口显示、边缘融合、色彩校正、多路信号源选择、无缝切换、输入信号可自动调整等功能，支持预存场景功能且可自由调用。融合几何效正精度达0.1象素，可达0-1024个象素任意变形效正，实时刷新，无延迟。能实现多路信号的开窗口显示，窗口任意漫游、任意缩放，视频信号与计算信号的任意叠加。可支持多达56个通道输出，支持多达48个计算机信号和32个独立视频信号同时显示，可与硬盘录像机（DVI输出）多画面显示结合，产生128路以上视频信号显示。
    黑栅-工业自动显示器
    整机参数：

显示形式	平面或弧面整体显示箱体
显示尺寸（mm）	（长高深）根据显示设计，深度只需2.4米
显示技术	DLP ™+BLACKGRID成像技术
分辨率	根据规模组建象素
亮度	300cd/㎡±10%
白光下对比度	1000：1以上（300LX照度条件测试）
色彩	16.7M，24位真彩色
亮度均匀性	90%（整机）
视角	水平≥160°，垂直≥110°
7×24小时工作	冷光源365天连续开机工作
屏幕成像技术	抗反光光学微棱镜结构吸收环境光立体黑栅与定向成像技术
对环境光吸收率	90%（栅线间隔：0.3mm，栅线厚度：0.1mm）
光源功率	470W
光源寿命	固态激光光源4万小时
整机功耗	470W*模组数+2000W
工作温度、湿度	10℃~40℃，建议最佳工作温度22℃±5℃，10%~90%，无凝露
信号输入(多窗口)	标配2路高清DVI、
计算机兼容信号	最高2048×1080/60P向下所有格式
视频制式	NTSC，PAL，
输入接口	DVI&VGA，复合视频BNC，RS-232，网络接口
几何校正与融合	几何校正精度达0.1象素，支持0-1024象素几何变形和边缘羽化。
整机质保	2年
电气指标	220V
平均无故障时间	30000小时
显示形式	平面或弧面
显示尺寸（mm）	（长高深）根据显示设计，深度只需2.1—2.3米之间

尺寸组合方式：

1、光机N台，分辨率：对应分辨率*1920
2、光机M×N组合，可组建任意分辨率

关于北光数码
西安北光数码技术有限公司是集光、机、电技术研发、生产为一体的高新技术企业，产品涉及图像显示、图像输出、光学测量等领域。
西安北光公司有一支从技术、工艺、管理到加工的高素质专业队伍。和全球工艺上最复杂最先进的光学薄膜加工设备。3000平方米的超大净化厂房，可生产超过200平方的超大屏幕。独有的黑栅光学技术和世界首创的屏前环境光处理理论，使黑栅光学显示屏幕和黑栅光学无缝数据显控墙，在显示领域处理世界领先水平。
我们秉承技术为先导、用户为上帝的理理念，为客户奉上最先进的优质产品和服务。
世界领先的黑栅光学投影屏幕
黑栅光学投影屏幕是专为在高亮度环境下使用而设计、生产的高科技产品。它可适应不同环境，甚至于在阳光下也有非凡的表现。
人的眼睛可以看到的光线从400～700纳米波长中是没有黑色光线的，各波长的单色光混合后为白光。自然界中黑色即为没有光线，例如“黑夜”。传统屏幕上的黑色是屏幕不反射任何光线，例如“电影院”。如果电影院有灯光或窗帘打开，银幕上的画面质量就会下降。
如今，大多数用户要求在自然光或者是在较亮的环境下使用投影设备，这就意味着环境光越亮，屏幕上的黑色图案越亮即图像发灰，画面中的其它图案也会因加入了环境光线而变淡，这时您所看到的红色不是真实地红色，绿色不是真实的绿色，蓝色不是真实的蓝色。图象的反差、色彩也就随着环境光的增加而降低。
黑栅光学投影屏幕因它具有特殊的光学结构并将能够吸收环境光的“黑色膜层光栅”、控制光路方向的“微棱镜”、特制的“微表面结构扩散膜”、高反射率的“玻珠反光层”等高科技材料进行了绝佳的结合而与众不同。
黑栅光学投影屏幕中的黑色膜层光栅，由于采用了类似于水平状态的“百叶窗”形式，光栅呈立体排列，它占的空比极小，投影光线可以最大限度的通过，所以投影在屏幕上图像的亮度、反差锐度极高。黑色膜层光栅在微棱镜的帮助下，可以吸收掉大部分的环境光线，创造出类似于“电影院”中的“黑色屏幕”，因此投影在这种特殊屏幕上的影像色彩可以非常好的还原，而且黑栅可以清除屏幕表面的反光，从而还原出自然、柔和、逼真的影像。

联系北光数码
西安北光数码科技有限公司地　　址：西安市米秦北路十号，陆通园区F4 电　　话：029-82523230　82538744 82515210　传　　真：029-82528049 邮　　编：710043 网　　址：http://www.xbdt.com 企业邮局：webmaster@xbdt.com E-mail ：xbdt@xbdt.com 北京办事处展厅地址：北京市海淀区建材城西路85号（空军军械厂内）电话：010-82910030
